Piper og ildsteder

#

Ildsteder og ovner har betydd mye både for folks levevis og for utviklingen av de forskjellige hustypene vi finner i landet vårt. Forebygging av skader, godt vedlikehold og reparasjoner er viktig for å unngå forfall og i verste fall brann. Her finner du gode råd om hvordan du skal gå frem

Generelt

I gamle ildsteder er det ofte brukt lokale materialer, som «gråstein», skifer og annen naturstein, murt opp med kalkmørtel eller en mørtel av leire/sand. Leirmørtel var vanlig, den er mindre følsom for de store temperaturvariasjonene i ildsted og pipe. Puss og overflatebehandling kan være av de samme materialene. Mer forarbeidete ildsteder i kleberstein er vanlig der hvor materialet var tilgjengelig. Klebersteinen var lett å forme og hadde gode varmetekniske egenskaper.

I løpet av 16- og 1700 tallet fikk støpejernsovnene stor utbredelse. Ovnene ble produsert mange steder i Norge og er i høyeste grad historiefortellere. Tilslutning fra ovnen til pipa er et røykrør av jern. Mange steder kan dette være ført direkte gjennom tømmervegg. Jernovnene er av og til fôret med ildfast stein eller ekstra støpejernsplater.

Også murte ovner kledd med glasserte keramiske fliser, såkalte «kakkelovner» eller «svenskeovner», har en viss utbredelse i Norge.

Gamle piper er i flere distrikter murt av lokal naturstein, men teglstein er etterhvert blitt det dominerende materialet. Rundt gjennomføringen i taket er det en avdekking mot lekkasjer. Av og til er bare steinen murt ut som en krage, men som regel er det også beslag.

Svartstål, galvanisert stål, sink, bly og støpejern er brukt. Pipetoppen avsluttes ofte med en beskyttelse mot regn, i form av en steinplate eller en avdekning av støpejern eller beslag. Moderne peiser og piper mures opp i tegl eller lettklinkerblokker (Leca) med isolerte røykrør. Ferdige elementer brukes mye. En ny peis vil alltid være fôret med ildfast stein eller ha en innsats i jern.

Grue og jernovn norsk folkemuseum foto Bygg og Bevar.jpg

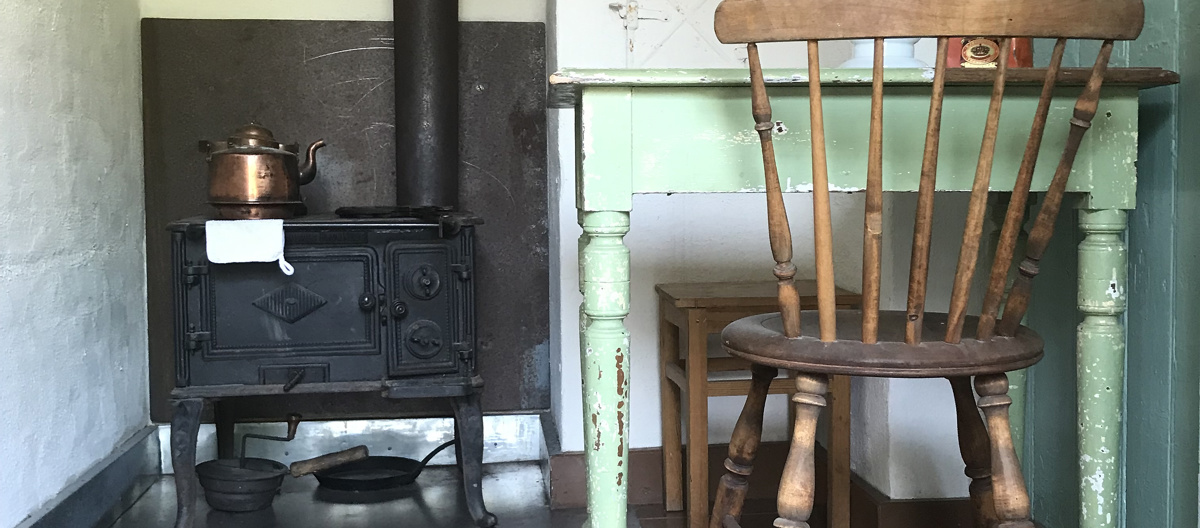

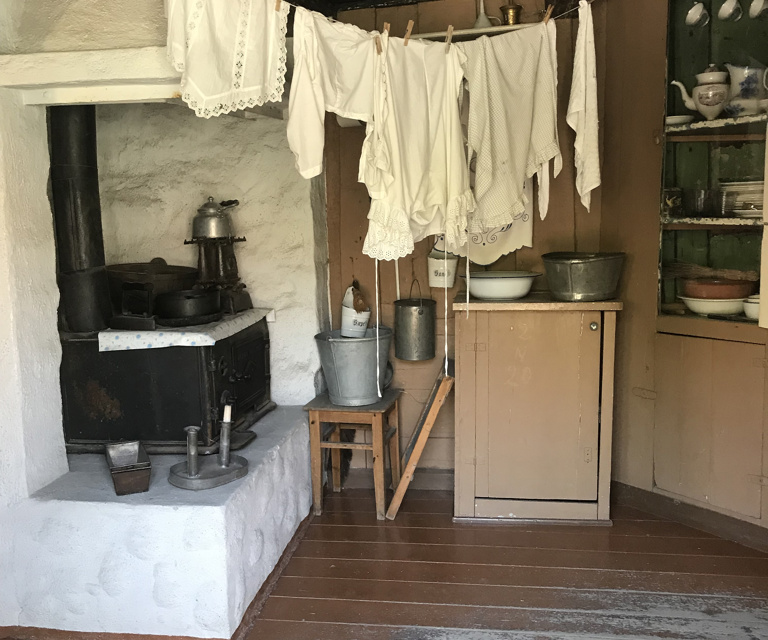

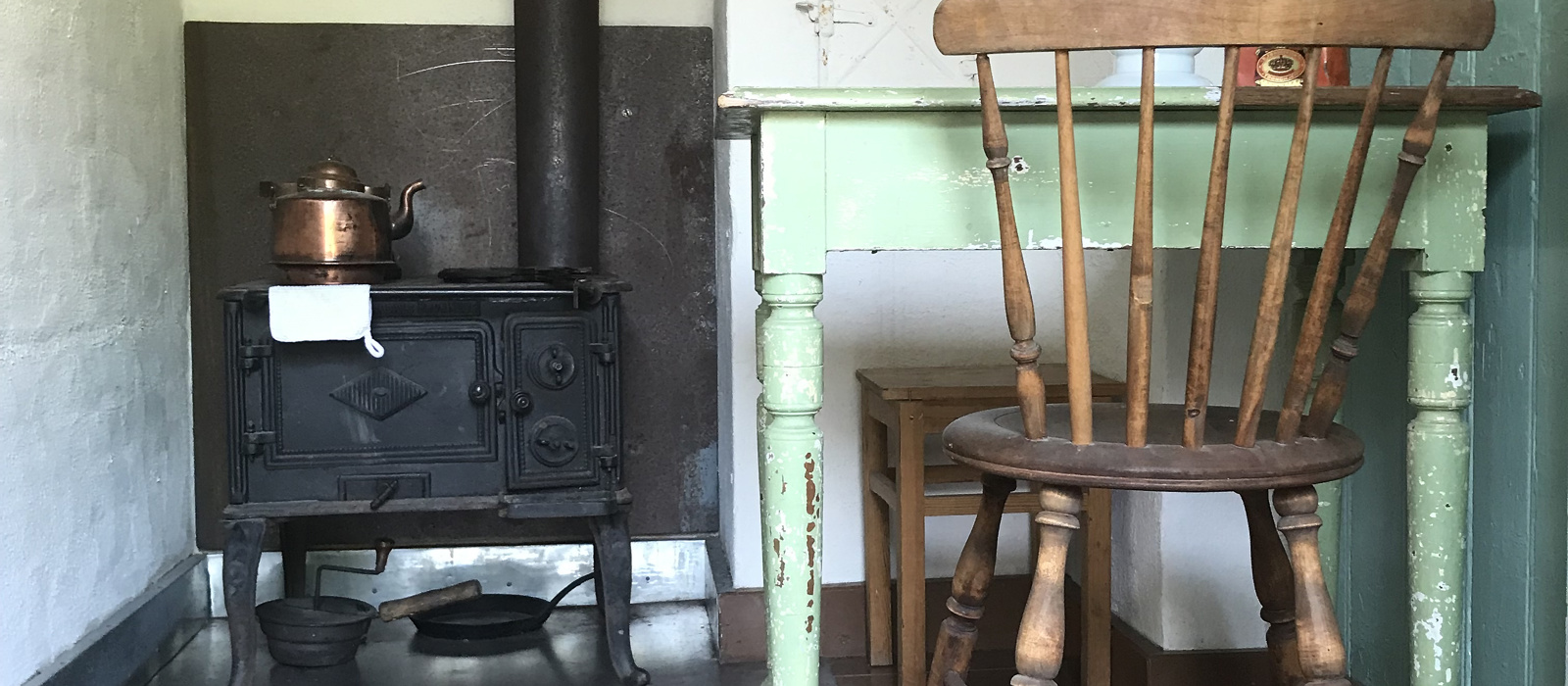

Utviklingen av ildstedet! Fra midten av 1800-tallet kom de første frittstående ovnene som kunne brukes til både matlaging og oppvarming. Ofte tok jernovnen plassen i den gamle grua. Bunnen i grua ble noen ganger fjernet, men kappen og skorsteinen ble beholdt. Foto: Bygg og Bevar

Logo RA-gull kopi.jpg
Riksantikvaren

Riksantikvaren er direktorat for kulturminneforvaltning og er faglig rådgiver for Klima- og Miljødepartementet i utviklingen av den statlige kulturminnepolitikken.

Klikk her for å gå til Riksantikvarens hjemmeside

Skader og skadeårsaker

Under tak

Setninger i fundamentet for ildsted, pipe eller selve huset kan medføre sprekker som gjør det farlig å fyre. En konstruksjon hvor deler av pipa eller peisen står på trebjelkelag kan være kritisk. Særlig anbringere (trukne piper), dvs. skrå pipeløp på loft, er utsatt for oppsprekking, da de ofte er understøttet av trekonstruksjoner. Murte gjennomføringer for røykløp i tømmervegg bør også vies stor oppmerksomhet. Forskriftene sier at det skal være minst 1 teglsteins lengde (23cm) mellom ildsted /røykløp til brennbart materiale.

Hvis maling eller puss flasser av pipa, kan det skyldes fukt pga. manglende avdekking av pipetoppen eller bruk av feil maling eller puss. Moderne plastmalinger kan i noen tilfelle medføre at hele pussen på en gammel mur løsner, pga. for sterke spenninger i og mellom materialene. Også ildfast stein og mørtelen mellom dem vil brennes istykker etter lang tids bruk. Røykrør av stål eller blikk vil etterhvert korrodere på grunn av røykgassen.

Endret bruk kan få fatale konsekvenser. En ny katalysatorovn eller en oljebrenner tilsluttet en gammel pipe kan gi så mye høyere temperatur at det medfører brann.



Over tak

Frostsprengning er den vanligste skaden for piper over tak. Stein og puss skaller av og mørtelen vaskes ut. Dette kan være et kronisk problem. Hovedårsaken er vanndamp fra fyringen som trenger ut i murverket og fryser. Olje utvikler mer damp enn ved. Risikoen for frostsprengning er større hvis pipa er uisolert. En tett overflate på utsiden av pipa, feks. murcementpuss, impregnering, oljemaling eller plastmaling stenger vanndampen inne og øker problemet.

Værslitasje fra vind, snødrev og regn kan skade overflatebehandling og fuging og bidra til vanninntrengning og frostskader. Endret bruksmønster, fra daglig fyring til hyggefyring, kan bidra til frostskade over tak, fordi pipa vekselvis fryser og tiner.

Dårlig tetting i gjennomgangen i taket kan gi fuktskader i bygningen. Hvis pipa ikke er ført opp gjennom mønet, men litt ned på takflaten, er det spesielt beslaget på oversiden av pipa som er utsatt. Dette kan trykkes ned av snø og is slik at det leder vann inn mot pipa.

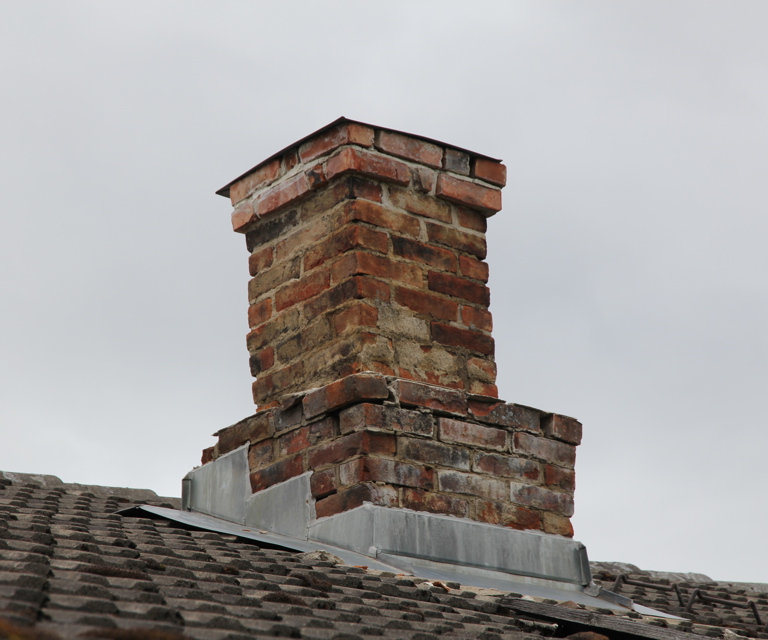

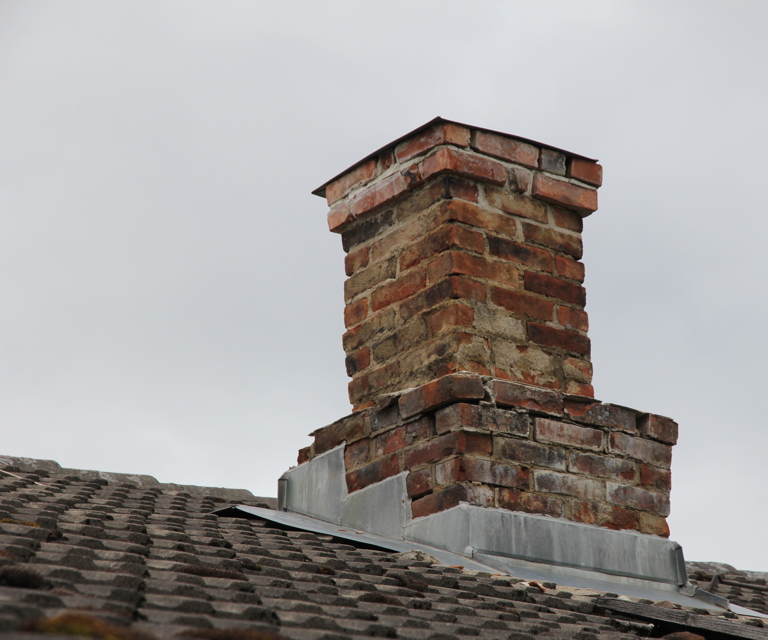

Det er viktig å vedlikeholde den delen av pipen som er over tak. Løs tegl kan skyldes utvaskede eller sprukne fuger. Beslag som ikke stikker langt nok inn i fugene på pipen kan føre til vannlekkasjer. Foto: Bygg og Bevar

Forebyggende tiltak

Under tak

Det viktigste skadeforebyggende tiltak for piper og ildsteder er inspeksjon. En gang i året, f.eks før fyringssesongen, bør man undersøke alle overflater og overganger mellom ildsted og pipe, gjennomganger i vegg, overganger mellom brannmur og pipe og kursendringer i trukne piper. Er det sprekker, ikke bruk ovn eller peis før en godt kvalifisert murer har reparert skaden.

Piper må aldri kles inn, tapetseres, eller males med seig maling. Dette er forbudt, og årsaken er enkel: En slik kamuflasje kan skjule kritiske sprekker.

Røykrør må sjekkes. Bank på røret med knokene; sier det mer blopp enn klang er det på tide å skifte. Sjekk tetthet og oppsprekking ved innmuringen i pipa. Stein, mørtel og støpejern i ildsteder undersøkes. Støpejernsovner inspiseres for å finne lekkasjer.

Piper må feies jevnlig. Det vil alltid danne seg sot i pipeløpet, og slike avleiringer øker ved bruk av fet ved. Er det ikke feiervesen i kommunen, bruk en tung stein og en lime av einerbusker, eller feiersett som kan kjøpes i jernvarebutikker. Suppleres dette med en flosshatt er utrustningen komplett.

Overflatebehandling av peis og pipe må ta utgangspunkt i hva som er tradisjon. Peiskapper og brannmurer kan ha mange malinglag. Her kan man man finne alle slag av de gamle malingtypene, både kalk, limfarge og linoljemaling. Endel steder er nok det hele dessverre overmalt med vannbaserte akryleller lateksmalinger. Plastmalingen må bort, men hvilken av de tradisjonelle malingtypene man skal velge, hvis man skal male opp i det hele tatt, vil variere fra hus til hus. Vær forsiktig, ikke ta sjanser hverken når det gjelder rengjøring eller oppmaling. Du kan risikere å vaske bort eller male over eldre dekor. Er du i tvil om hva du skal gjøre, kontakt kulturminneforvaltningen i fylkeskommunen.



Over tak

Pussete piper bør overflatebehandles. Det er viktig å holde seg til dampåpne mineralske malinger av kalk (hydraulisk kalk) eller kalksement. Kalking er beskrevet i informasjonsbladet om grunnmurer.

Unngå malinger som inneholder olje, akryl eller andre plaststoffer. Tettheten ved gjennomføringen i taket sjekkes. Fuktstriper på pipa under taket er en god indikasjon på at det er på tide med utbedring/skifting av beslag. Fukt ved feieluke, eller nederst i pipa tyder på dårlig avdekking av pipetoppen.

Utbedring

Under tak

Ved oppsprekking må årsaken finnes. Dette kan være setninger i grunnen, eller svikt i bærende konstruksjoner som bjelkelag, understøttelse av trukne piper, eller takverket, der hvor dette støtter pipa. Noe setninger må man påregne, men konstruktive problemer må løses. Det finnes eksempel på at hele takkonstruksjonen på en 50 meter lang bygning var i ferd med å kollapse pga vekten av en trukket pipe. Er du i tvil om hvordan konstruksjonen kan utbedres eller forsterkes, kontakt en dyktig tømrer eller andre fagfolk som har erfaring og referanser fra arbeid med gamle bygninger.

Når årsaken er kartlagt og utbedret, kan sprekkene tettes.

Innvendige reparasjoner av murverk eller puss må gjøres med samme materialer som pipa eller ildstedet er oppført med. Det vil ofte si kalkrike mørtler eller mørtler med mye leire som bindemiddel. Å bruke sement er en dårlig løsning, fordi denne blir en hard og uelastisk klump som sprekker opp i overgangen til opprinnelige murverk eller puss. Reparasjon bør overlates til gode håndverkere som bør ha erfaring fra arbeid med gamle mørteltyper. Det er ikke nødvendig å stille store krav til puss- og murmørtelens hardhet. Seighet og elastisitet er viktigere.

Nedbrutt stein, mørtel og støpejern må erstattes med samme materialer og om mulig identisk utførelse. Lekkasjer i støpejernsovner kan utbedres med ovnskitt, hvis det ikke er større sprekker. Da er det på tide å la ovnen få hvile på stedet etter lang og tro tjeneste.



Over tak

Pipa over tak kan bli så ødelagt av frostsprengning at den må tas ned og mures opp på nytt. Ved oppmuring må den gamle pipa kopieres og det må brukes samme type stein, mørtel og puss. Det kan imidlertid være aktuelt å isolere pipa. Husk å dokumentere med foto eller skissér hvordan den gamle pipa så ut. I værharde strøk kan man forsterke kalkmørtelen ved å blande inn hydraulisk kalk eller sement. Det siste vil styrke pussen/mørtelen, men kan bidra til å bremse fuktvandringen. Korroderte beslag erstattes. Støpejernsbeslag og toppavdekninger må beholdes. Der hvor tettingen i tak er utilstrekkelig, f.eks. bare utstikkende skifer, kan denne suppleres med beslag. Bly gir diskrete løsninger og er lett å forme, men er en miljøgift. På torvtak bør tettingen legges under torv. Her er never tradisjonelt det riktige tettematerialet.

grue foto bygg og bevar.JPG

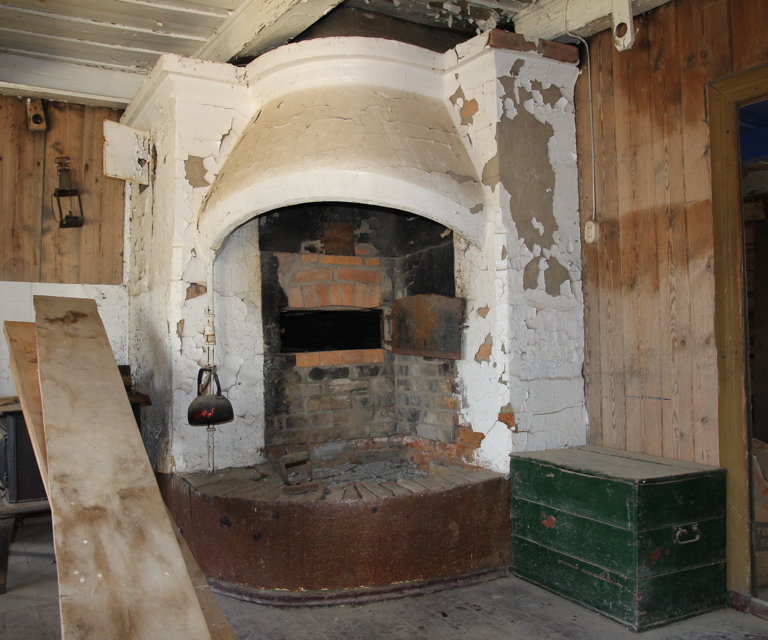

Gamle gruer kan være malt med kalk, limfarge og linoljemaling. Ta kontakt med kulturminneforvaltningen i fylkeskommunen, et bygningsvernsenter eller fortidsminneforeningens fylkesavdeling hvis du er i tvil om hvilken malingstype som skal brukes, dersom grua trenger maling. Bruk aldri vannbaserte plastmalinger! Foto: Bygg og Bevar

Brannsikkerhet

Piper og ildsteder er av de farligste installasjoner i huset, selv om elektriske anlegg er en sterk konkurrent. Peiser med 1/2-steins bakvegg, piper hvilende på takkonstruksjonen, og bjelkelag lagt opp på pipa er ikke uvanlig. Alt dette kan gå bra så lenge ikke bruksmønsteret endres. Endringer kan være livsfarlige hvis ikke løsningene er gjennomtenkt og de nødvendige utbedringer er gjort.

En konsekvens av at piper og ildsteder er risikoinstallasjoner, er at de omfattes av flere lovverk. Disse lovverk praktiseres forskjellig rundt i landet, avhengig av lokal myndighets kunnskap og holdning. Lovverket gjelder ikke alltid bygninger slik de står idag, men trer i kraft ved endringer av bygningen.

Det er ett forhold som har mye større betydning for sikkerheten enn de krav lovverk og myndigheter gir, og det er eiers og brukers holdning. Brannsikkerheten ligger først og fremst i hodet på dem som bruker bygningen. Det er riktig, og viktig, å tenke brannsikkerhet selv om ikke brannvesenet eller bygningskontrollen har banket på døren med pålegg.

En del krav i lovverket er delvis vanskelig å oppfylle. I en eksisterende bygning vil alltid rimelighetskriterier legges til grunn. Løsningen skal ikke nødvendigvis oppfylle lover og forskrifters bokstav, men i størst mulig grad gi en tilfredsstillende sikkerhet. Det er viktig å bringe antikvariske myndigheter og andre fagfolk inn i en slik diskusjon på et tidligst mulig stadium, før alt er låst i et formelt vedtak fra brannmyndighet eller bygningsråd. Det beste er å være offensiv, og selv søke råd hos brannvesen før en evt. byggemelding sendes inn.



Plan- og bygningsloven

Denne loven trer først i kraft ved endringer eller reparasjon av eldre bygninger. I lovens § 87 nevnes oppføring, endring eller større reparasjon av pipe, fyringsanlegg eller ildsted spesielt. All montering og alle større endringer på ildsted og piper skal anmeldes særskilt til kommunen.

Byggetillatelse skal være meddelt før arbeidet starter. Hvis det ønskes løsninger som ikke tilfredsstiller lovens krav, kan man søke om dispensasjon fra reglene samtidig som byggemeldingen sendes inn. Kravene som da vil komme er nedfelt i byggeforskriftene. De viktigste er:

  • Avstand mellom ovn og treverk bak brannmur skal være minst 30 cm.
  • Ubrennbar ovnsplate under ovn/- peis skal stikke minimum 30 cm ut foran åpningen.
  • Brannmur skal være minimum en halv teglsteins lengde eller minimum 10 cm.
  • Minste avstand fra røykløp til brennbart materiale skal være 23 cm, dvs. en hel teglsteins lengde. Dette kan måles f.eks. i en feieluke.



Lov om brannvern og forskrift om brannforebyggende tiltak og brannsikring.

Alle fredete bygninger er særskilte brannobjekter etter lovens § 22 d. Dette vil innebære at kommunens brannvernmyndighet skal gå brannsyn hvert 4. år. Hvis de ikke gjør det, oppfyller de ikke sitt eget lovverk. Ved brannsyn skal det gis pålegg om at piper og ildsteder skal settes i forsvarlig stand.

«Forsvarlig stand» er ikke et absolutt begrep, og forskriften viser bl.a til at det finnes rehabiliteringsmetoder for piper. Det som er absolutt, er at det skal være en kvalifisert og godkjent ansvarshavende for utbedringsarbeidene.

pipe stavanger foto bygg og bevar.JPG

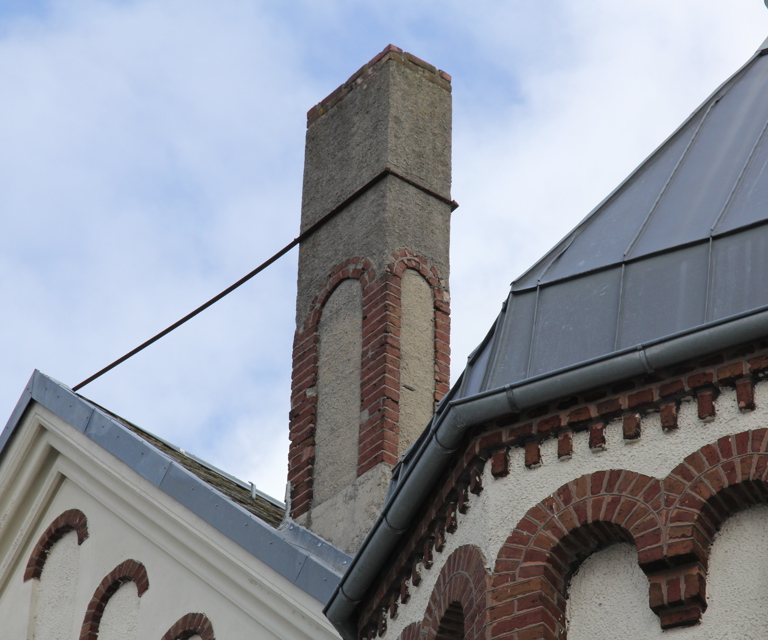

Staselig pipe på en bygning i Stavanger. Foto: Bygg og Bevar

For din egen skyld

Ta sikkerhet i piper og ildsteder alvorlig. Vær særlig oppmerksom hvis noe tilsier at bruken endres. Annet fyringsmønster eller nye ovner kan være livsfarlig. Det er eksempler på at selv nye piper og brannmurer som oppfyller dagens krav, har gitt tapt for de temperaturer en katalysatorovn gir. Konsekvensen er da blitt brann.

Det er relevant å vurdere å ta gamle piper og ildsteder ut av bruk, hvis en ikke er 100% sikker på at alt er trygt.

Det kan også finnes løsninger, f.eks nytt røykrør i pipe, enten i form av utstøpning, pipeelementer eller stålpipe. En løsning som bør kunne aksepteres er stålpipe, i eksisterende pipe, som knyttes direkte til røykrør fra ildsted. En gammel grue kan få skreddersydd stålinnsats med luftsirkulasjon bak og under, og med røykhette knyttet direkte til ny pipe. Dette vil forstyrre opplevelsen av grua, men vil gripe mindre inn i den enn utmuring med ildfast stein.



Litteratur

Drange T., H. O. Aanensen., J. Brænne: Gamle trehus. Oslo 1993.

Norges byggforskningsinstitutt, Byggforskserien.

Norsk Standard. NS 3918 Branntekniske krav. Små skorsteiner.

Plan og -bygningsloven, og Byggeforskrift med veiledning Lov om brannvern, og forskrift om forebyggende tiltak.

Informasjonsbladet er utgitt i samarbeid mellom Norsk Kulturarv og Riksantikvaren. Bladet inngår både i Norsk Kulturarvs håndbok om vedlikehold av trehus og i Riksantikvarens informasjon om kulturminner. Bladet er utarbeidet av Jens Treider og Sjur Helseth.

Utgitt august 1996 Nytt opplag 2007.
