Monter etasjeovnen selv

Slik gjør du det selv

En flott, gammel ovn er som et smykke i stua. Foto: Norske Hjem

Vakre, gamle hus fortjener vakre, gamle ovner. Enten du monterer en ovn du har kjøpt brukt, eller du trenger å restaurere en ovn du allerede har, kan du bruke fremgangsmåten som beskrives i denne artikkelen.

Husk at det er mulig å montere ovner som er produsert før 1940. Tidligere var ovner eldre enn 1940 unntatt kravene til utslipp. I 2010 bortfalt dette unntaket.

Nå kan man derimot få unntak der det er nødvendig å ta hensyn til interiøret i kulturhistorisk, antikvarisk eller verneverdig bygning. Fortsatt bruk av verneverdig ildsted og nyinnstallering av stilriktig ildsted i verneverdig interiør er derfor tillatt.  Last ned Riksantikvarens veileder om vedovner

HVORFOR BEHOLDE OVNEN?

De varmer godt og spesielt etasjeovnene er fullt på høyde med nye ovner når det gjelder utslippskrav - vel og merke dersom du fyrer riktig, med tørr ved og god trekk! I denne artikkelen viser vi deg hvordan du kan montere en etasjeovn, steg for steg.

Av erfaring vil jeg påstå at det er mye enklere å montere en gammel etasjeovn enn en helt ny ovn eller peisovn. I vårt tilfelle skulle vi montere en flott Ridderovn fra Ulefos jernverk. Denne er produsert i samme periode som huset vårt ble oppført, rundt 1860. Den er noe vanskeligere å montere enn en ordinær etasjeovn, men prinsippene er de samme. Sett av et par kvelder, eller ta helgen til hjelp, så klarer du fint denne jobben selv, dersom du er litt nevenyttig.

FØR DU BEGYNNER

Det kan være lurt å sjekke at høyden på ovnen er i samsvar med eller noe lavere enn rørinntaket i pipa. Kanskje må du lage et nytt hull i pipa, og det er nok enklere å gjøre dette før ovnen monteres.

Det første man gjør er å lage til en ovnsplate i ønsket metall, som ovnen skal stå på. Det får man hos nærmeste blikkenslager.

Ønsker du en kobber- eller messingplate er dette sannsynligvis bestillingsvare, så beregn litt ekstra tid. Husk at plata må gå 30 cm ut foran fyringsluke.

Sjekk ellers brannkrav grundig før du starter ovnsmonteringen.

Finn korrekt plass for understellet, deretter er det veldig viktig å få det i vater.

Hos oss var den noen skjevheter i gulvet, så vi måtte legge små metallbiter under ovnsbeina. Dersom ovnsdelene er svært rustne kan du sette stålbørste på en drill og få vekk det meste - tørk av med filler til slutt. Er det bare litt rust her og der tar man bort med en vanlig stålbørste.

Sandblåsing bør kun benyttes i ekstreme tilfeller der det er svært mye rust. Fra et antikvarisk ståsted anbefales det ikke sandblåsing av gamle ovner da dette forringer ovnens ornamentikk. Så begynner selve monteringen.

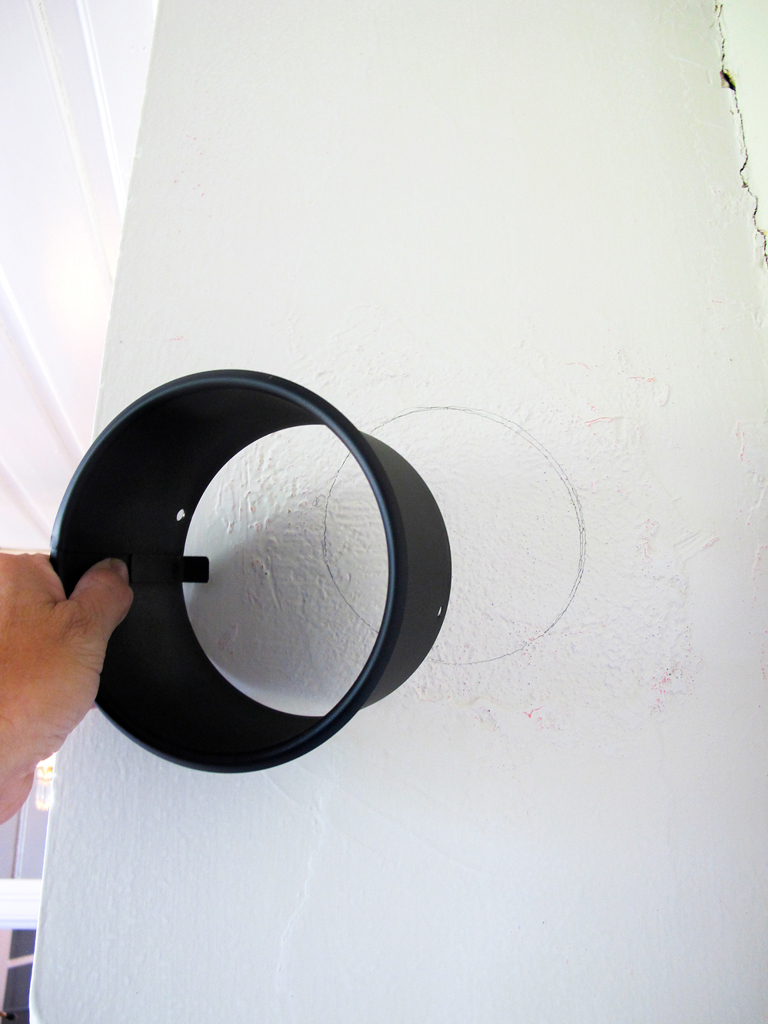

1 Beregn riktig høyde for ovnsrøret og tegn rundt rørstussen - denne kjøper du på byggevaren. Foto: Norske Hjem
1 Beregn riktig høyde for ovnsrøret og tegn rundt rørstussen - denne kjøper du på byggevaren. Foto: Norske Hjem

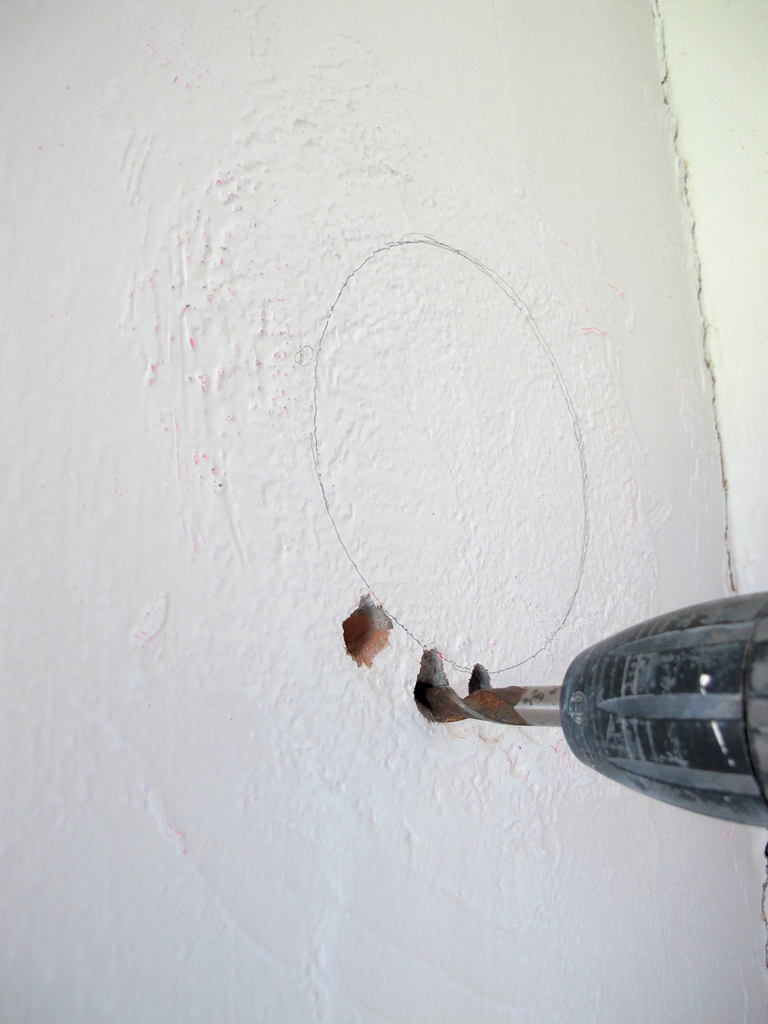

2 Jeg hadde ikke hullsag i rett dimensjon, så jeg brukte steinbor rundt åpningen. Siden dunket jeg inn bitene. Foto: Norske Hjem
2 Jeg hadde ikke hullsag i rett dimensjon, så jeg brukte steinbor rundt åpningen. Siden dunket jeg inn bitene. Foto: Norske Hjem

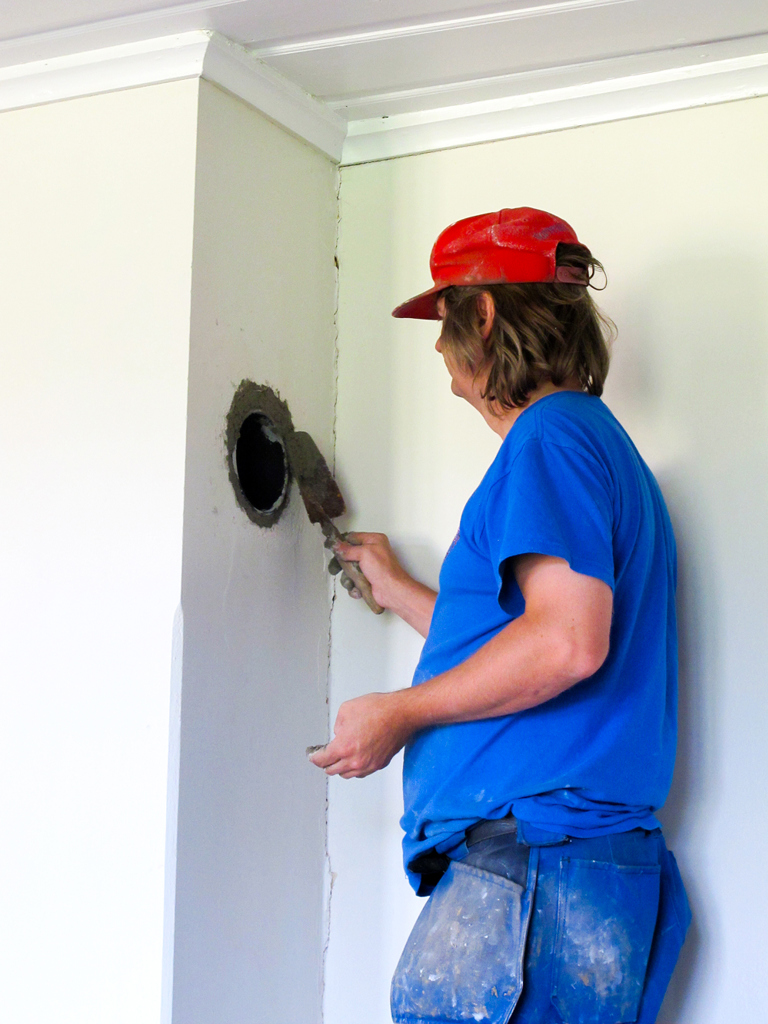

3 Rørstussen mures på plass med ildfast mørtel. Foto: Norske Hjem
3 Rørstussen mures på plass med ildfast mørtel. Foto: Norske Hjem

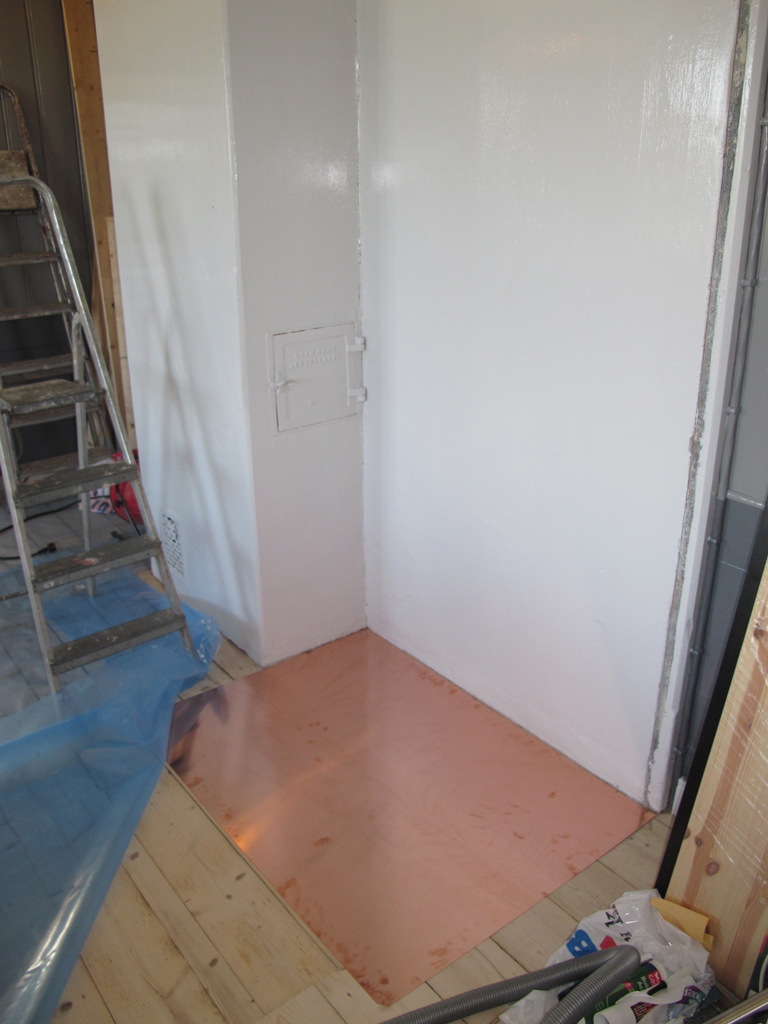

4 Kobberplata er ferdig bestilt i rett størrelse, i forhold til brannforskriftene. Foto: Norske Hjem
4 Kobberplata er ferdig bestilt i rett størrelse, i forhold til brannforskriftene. Foto: Norske Hjem

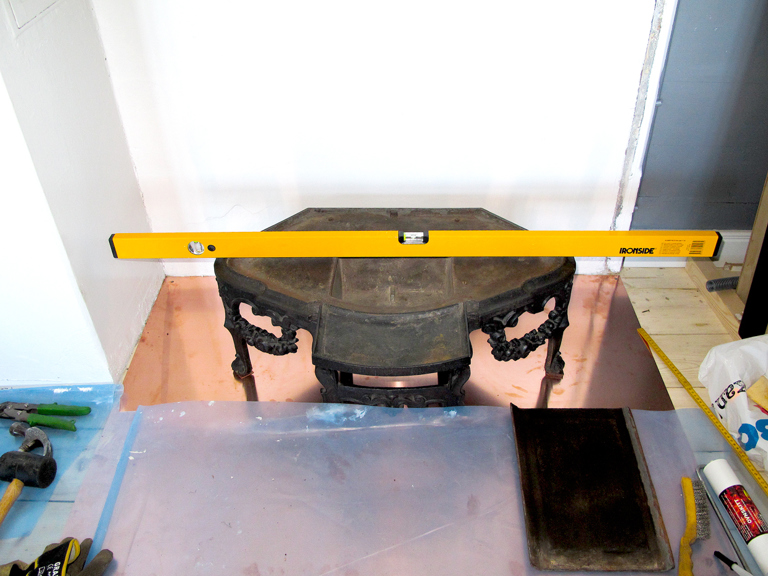

5 Det er viktig at ovnen kommer på korrekt plass og at understellet vatres for å unngå skjevheter oppover i etasjene. Foto: Norske Hjem
5 Det er viktig at ovnen kommer på korrekt plass og at understellet vatres for å unngå skjevheter oppover i etasjene. Foto: Norske Hjem
6 Første del monteres. Jeg starter med frontplata. Her legges det på rikelig med ovnskitt. Foto: Norske Hjem
6 Første del monteres. Jeg starter med frontplata. Her legges det på rikelig med ovnskitt. Foto: Norske Hjem
Norske Hjem

I magasinet Norske Hjem kan du lese om levende hjem med en historie, byggeskikk og arkitektur – alt fra husmannsplasser til herregårder.

 Alt som gjør gamle hus så spennende!

Etter flere års erfaring med restaurering av egne hus savnet Kari-Marte og Tor Harald Frøyset et norsk interiørblad med fokus kun på eldre boliger.

Så da laget de et riktig godt et!

Les mer om Norske Hjem

MONTERING

Det kan være lurt å sette sammen delene først og se hvilke som passer sammen før du legger på ovnskittet. Ta på rikelig med ovnskitt mellom de delene som skal sitte sammen. Når første etasje er på plass kan man sikre det med en snor rundt. Så er det klart for å steinsette det innvendige brennkammeret. Det finnes flere typer man kan bruke (sørg for at den er beregnet på 1000 grader) Vi valgte å kjøpe vanlig ildfast stein i 2,5 cm tykkelse, som vi festet med ferdig ildfast mørtel (kun tilsatt vann). Jeg smurte på omlag en centimeter med mørtel før jeg banket den forsiktig på plass med en gummihammer. Selv startet jeg i bakkant av ovnen, etter først å ha prøvd meg frem til at det gikk akkurat tre stein på høykant her. Jeg forhørte meg med en ovnsrestauratør om det var noe spesielt man burde passe på når man murer med ildfast stein, men det var det ikke. For meg var det viktig med symmetri og at det så pent ut. Fugene lagde jeg så tett som mulig (ca. 2 mm). Husk at du må ta hensyn til evt. rist/askeskuff - som ikke bør mures fast.

7 Det er alltid en fordel å være to - du vil nok få bruk for en håndsrekning underveis. Foto: Norske Hjem
7 Det er alltid en fordel å være to - du vil nok få bruk for en håndsrekning underveis. Foto: Norske Hjem

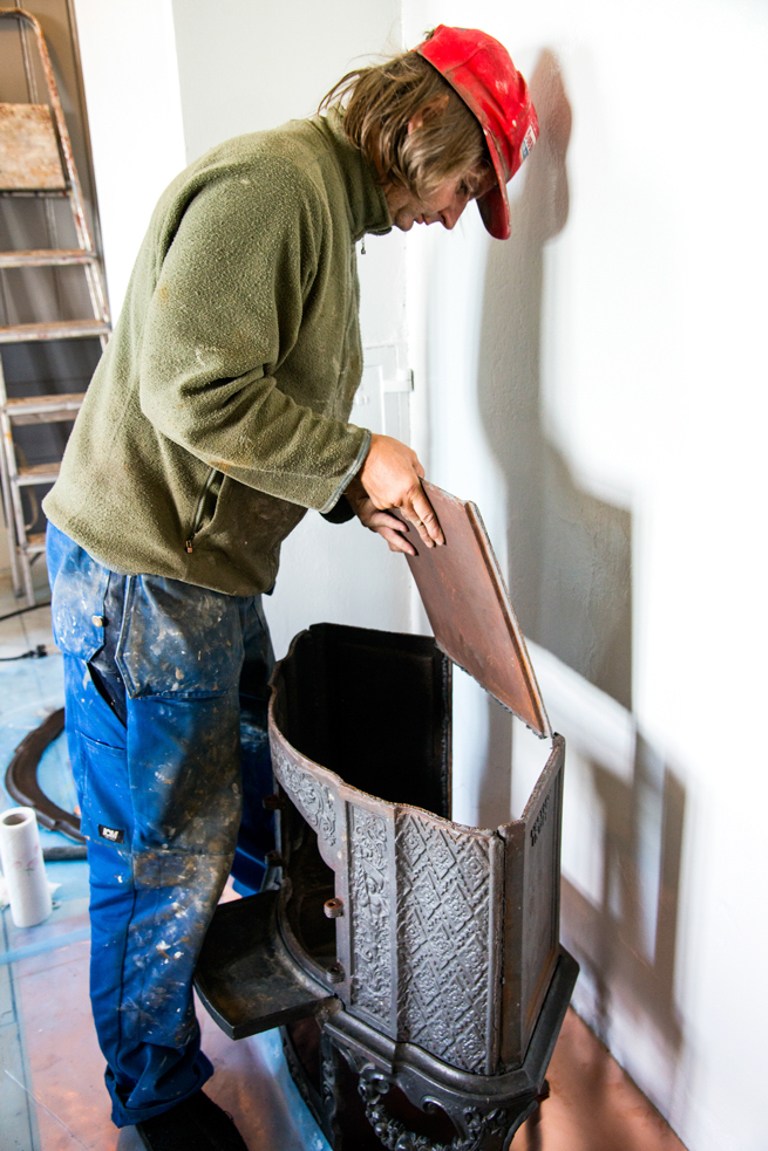

8 Siste plate i brennkammeret monteres. Foto: Norske Hjem
8 Siste plate i brennkammeret monteres. Foto: Norske Hjem

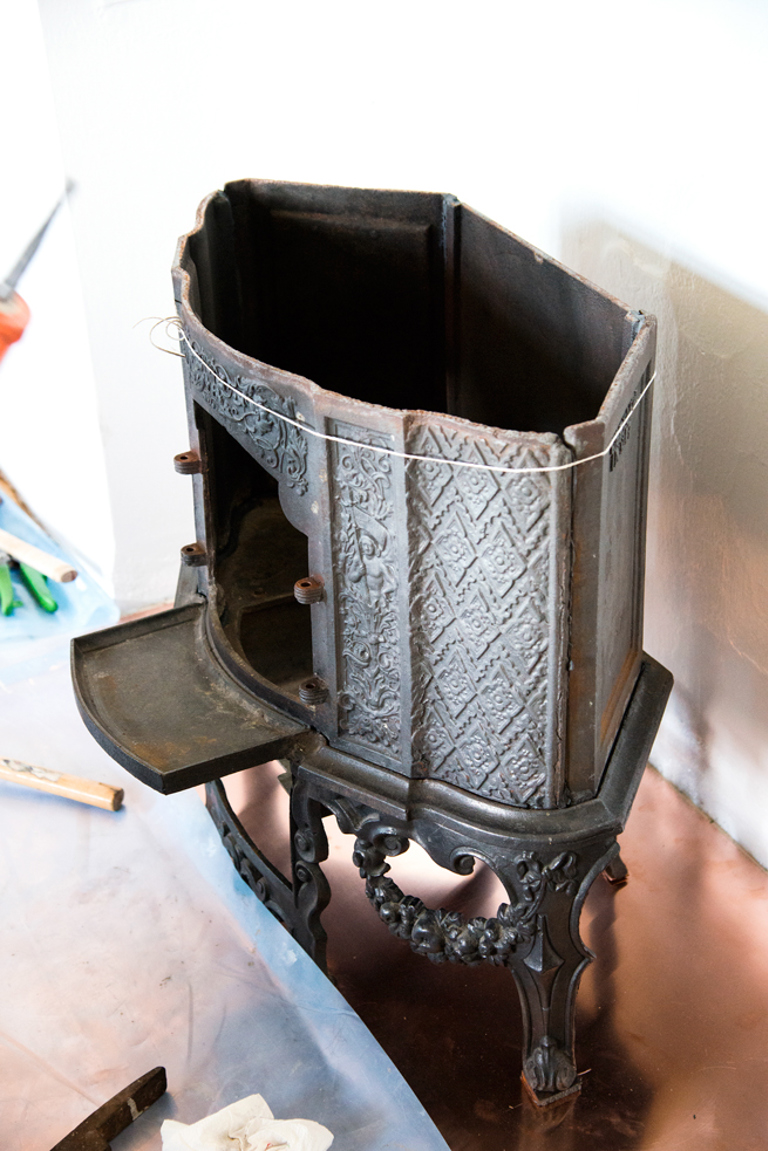

9 Det kan være lurt å sikre etasjen med en snor før den «låses» når neste ovnsplate legges på. Foto: Norske Hjem
9 Det kan være lurt å sikre etasjen med en snor før den «låses» når neste ovnsplate legges på. Foto: Norske Hjem

Ved monteringen av de neste etasjene, bør man også sjekke at delene passer sammen, og at det er riktig etasje man starter med. Det er faktisk lett å gjøre feil, så husk å dobbeltsjekke før ovnskittet legges på! Husk at gamle ovner er håndlagde og delene er ikke alltid er helt like. De kan også ha «slått seg» gjennom år-tier eller kanskje århundrer med fyring. Prøv å vatre etasjene best mulig, men noen små skjevheter må man tåle. Husk at det er bedre at ovnen heller innover enn utover.

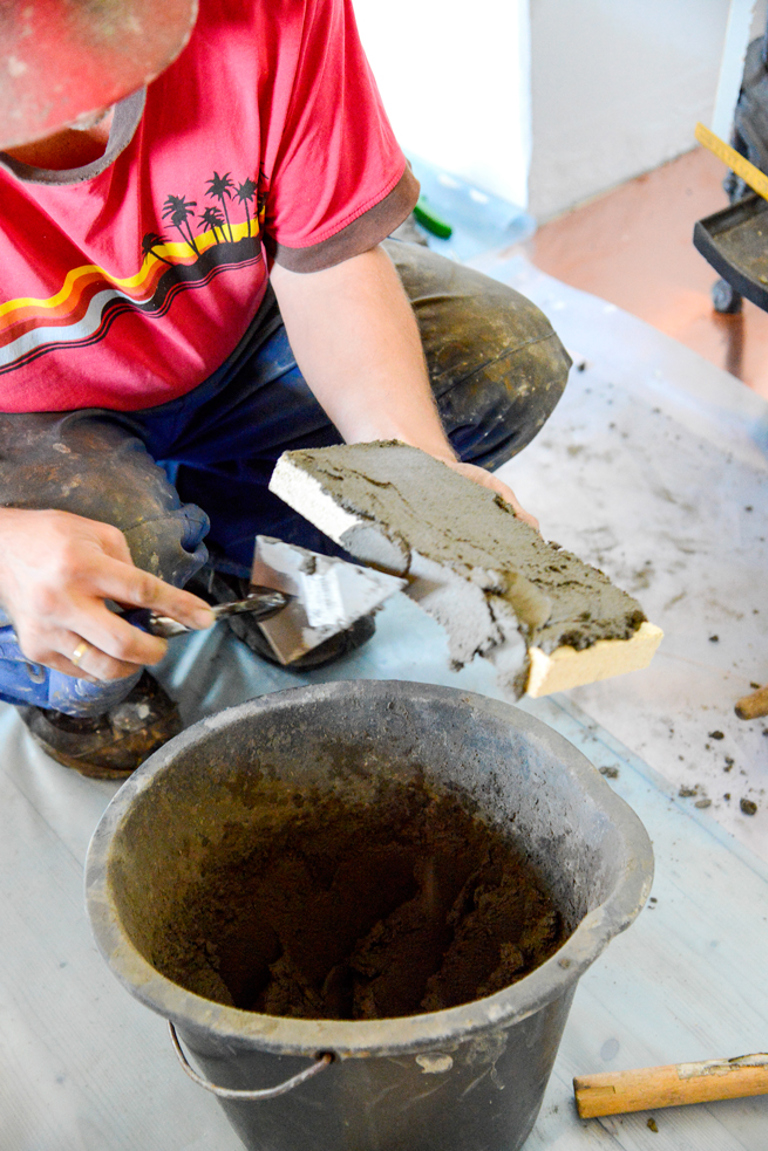

10 Fukt ildfast stein i vann noen sekunder før du legger på ildfast mørtel. Foto: Norske Hjem
10 Fukt ildfast stein i vann noen sekunder før du legger på ildfast mørtel. Foto: Norske Hjem

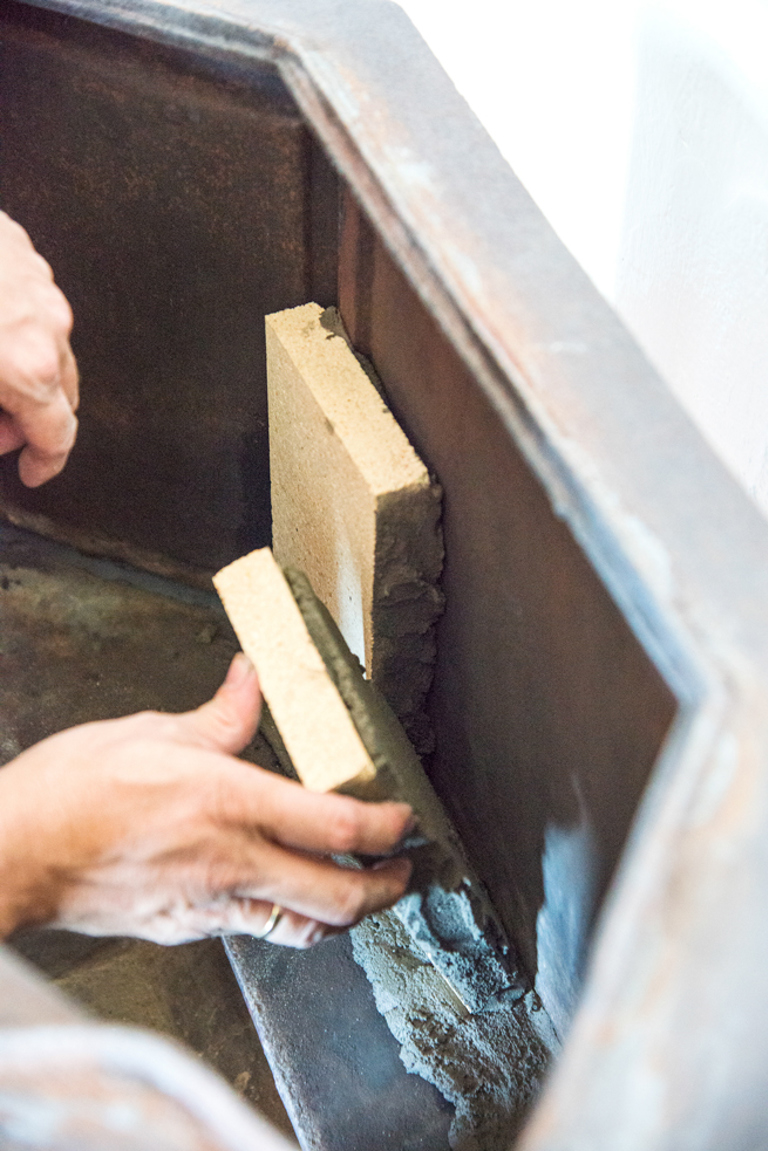

11 Steinene plasseres side om side, med tynn fuge, inne i brennkammeret. Foto: Norske Hjem
11 Steinene plasseres side om side, med tynn fuge, inne i brennkammeret. Foto: Norske Hjem

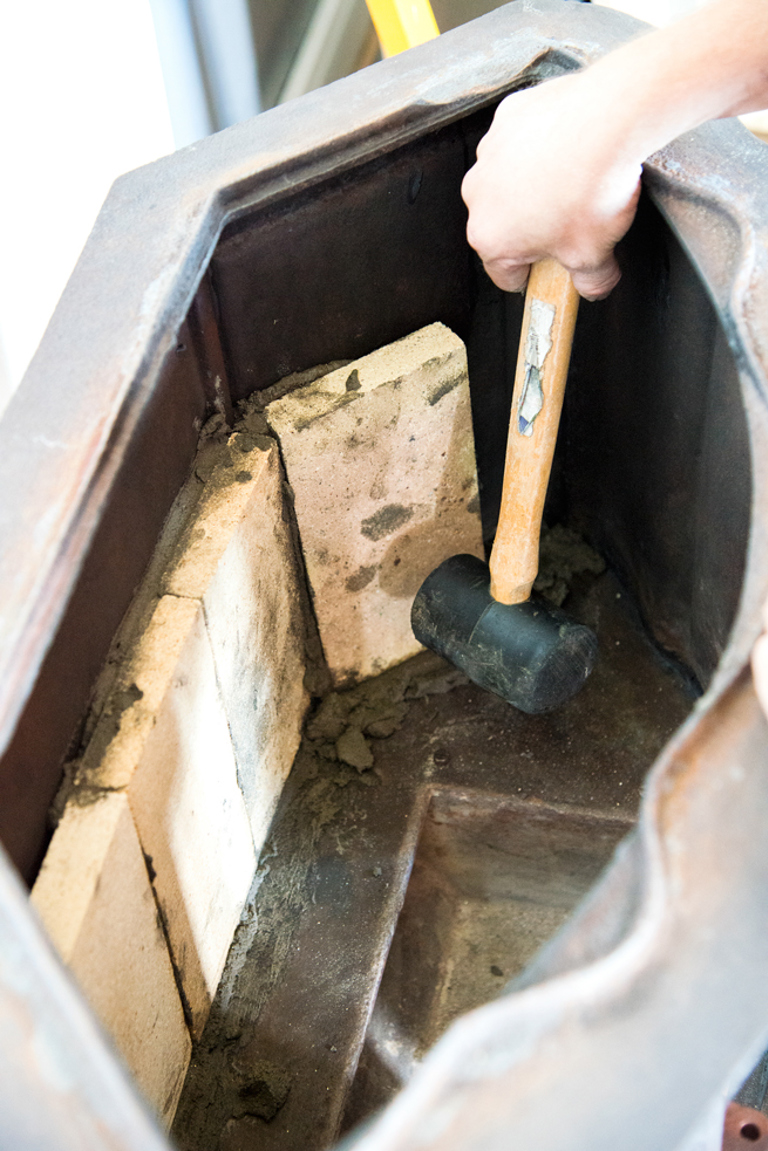

12 Jeg banker de ildfaste steinene forsiktig på plass med en gummihammer, slik at de sitter godt. Foto: Norske Hjem
12 Jeg banker de ildfaste steinene forsiktig på plass med en gummihammer, slik at de sitter godt. Foto: Norske Hjem

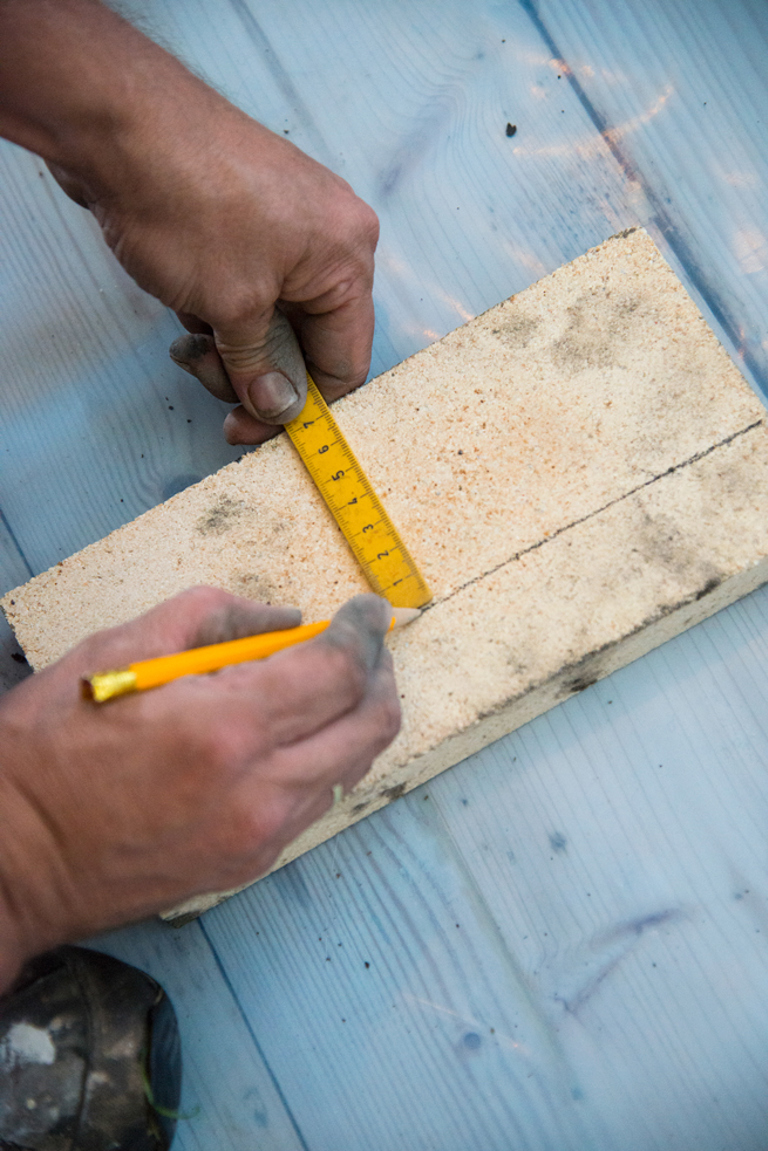

13 Noen ganger må man kappe til stein i rett størrelse, Ta mål og tegn av. Foto: Norske Hjem
13 Noen ganger må man kappe til stein i rett størrelse, Ta mål og tegn av. Foto: Norske Hjem
14 Ildfast stein kappes med vinkelsliper som har blad beregnet på dette. Foto: Norske Hjem
14 Ildfast stein kappes med vinkelsliper som har blad beregnet på dette. Foto: Norske Hjem

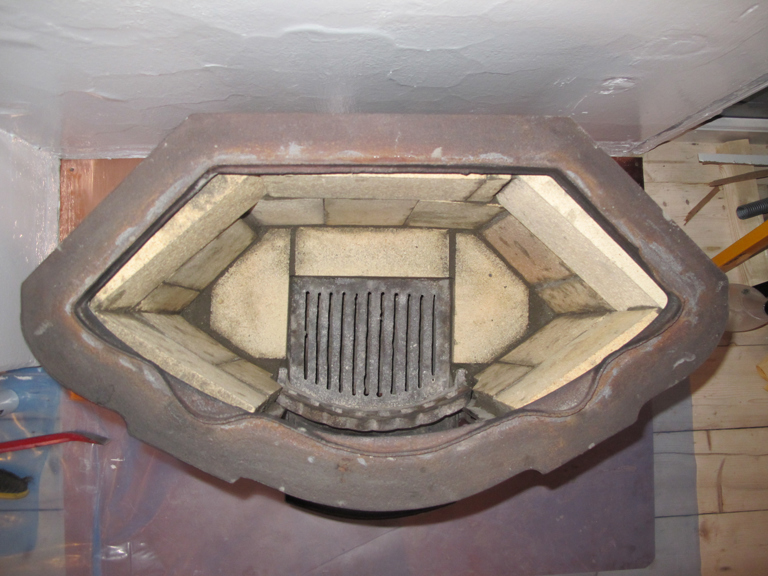

15 Brennkammeret sett rett ovenfra, ferdig murt. Det gikk med 19 stein i standard størrelse (2,5 cm tykke) til dette. Foto: Norske Hjem
15 Brennkammeret sett rett ovenfra, ferdig murt. Det gikk med 19 stein i standard størrelse (2,5 cm tykke) til dette. Foto: Norske Hjem

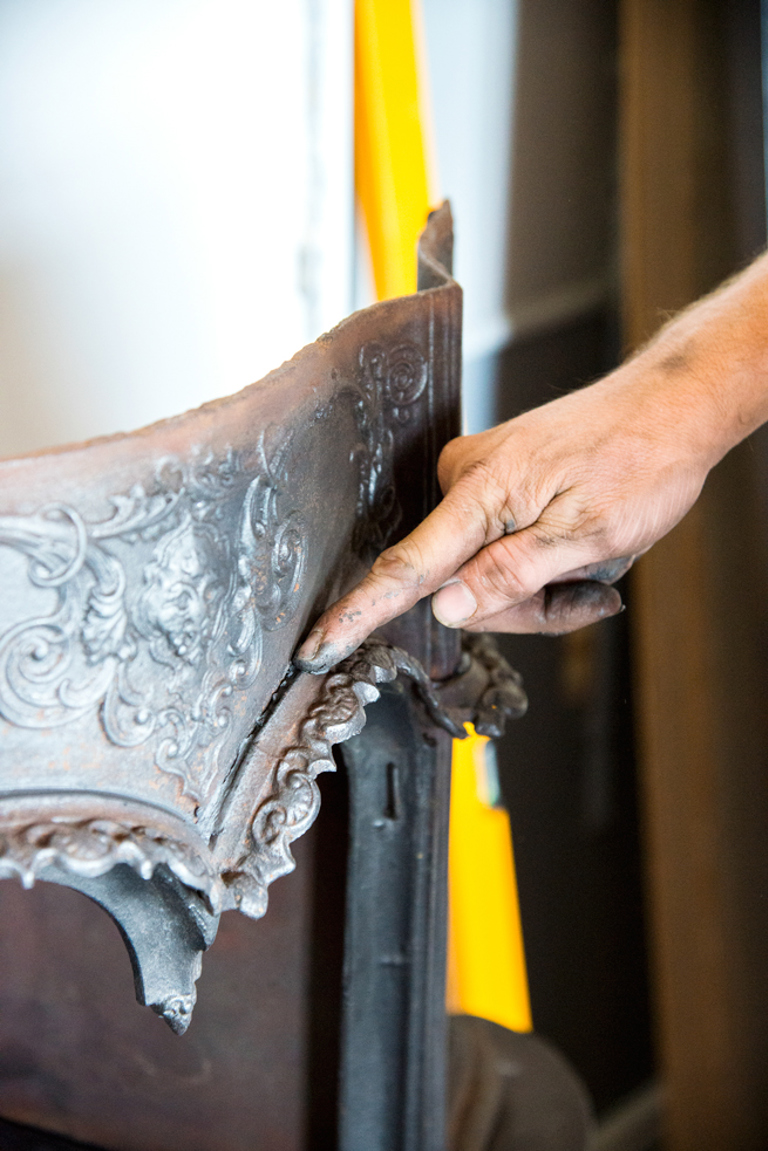

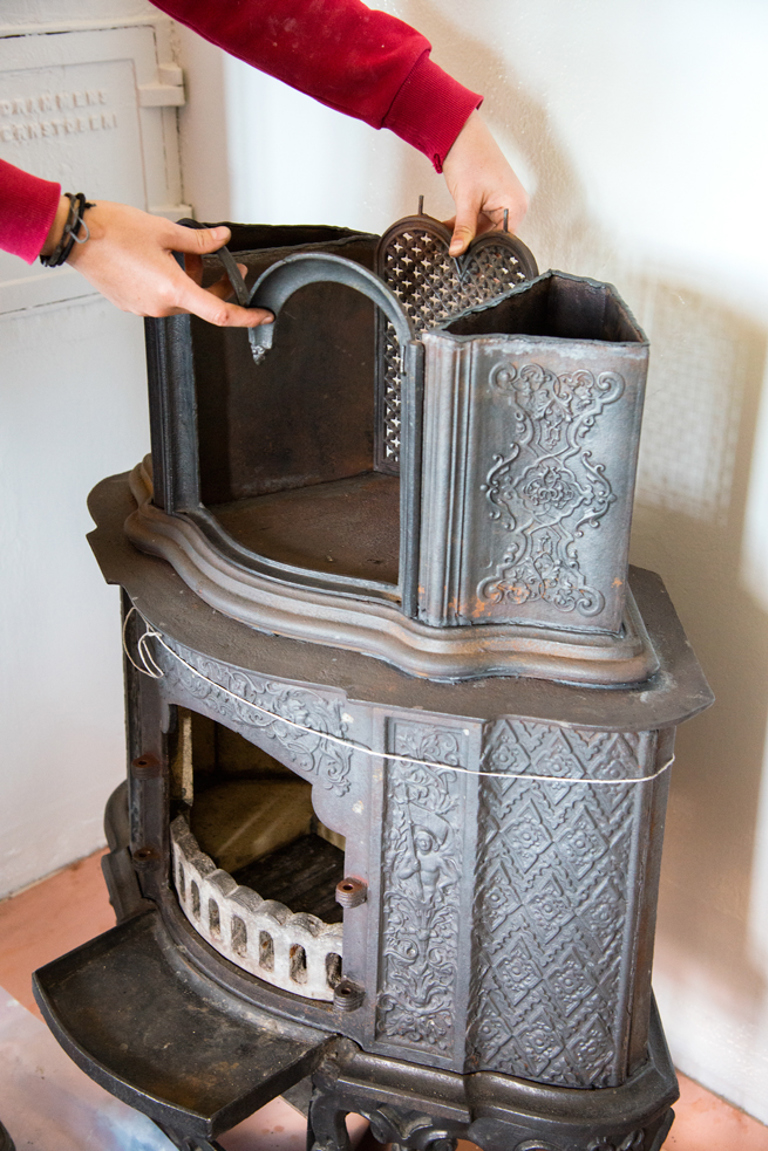

16 Endelig i gang med etasjene! Det er best å sjekke at delene passer før du kitter. Foto: Norske Hjem
16 Endelig i gang med etasjene! Det er best å sjekke at delene passer før du kitter. Foto: Norske Hjem

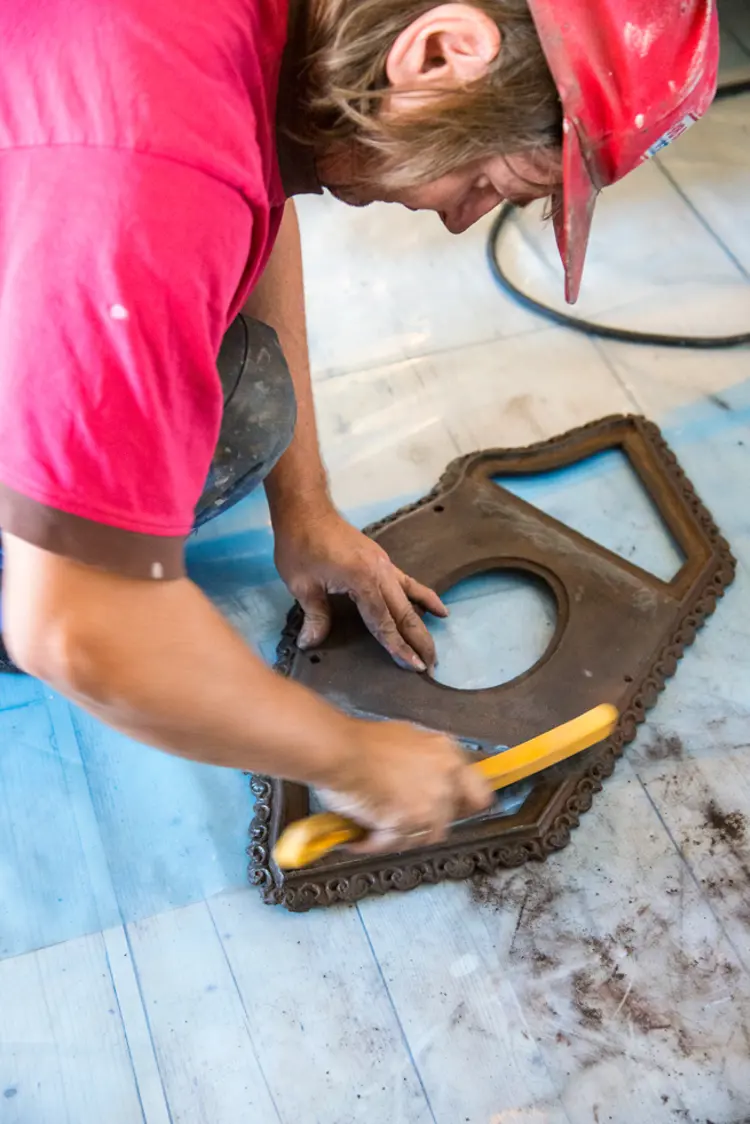

17 Børst bort gammelt kitt, rust og sot med en stålbørste før du legger på nytt kitt. Foto: Norske Hjem
17 Børst bort gammelt kitt, rust og sot med en stålbørste før du legger på nytt kitt. Foto: Norske Hjem

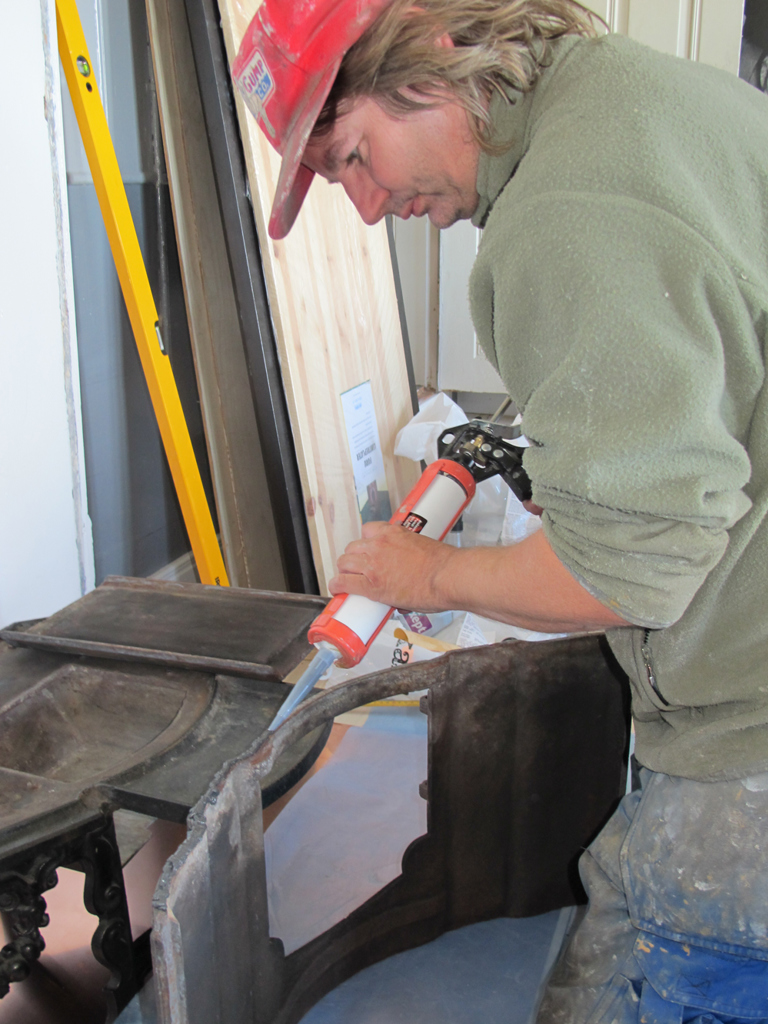

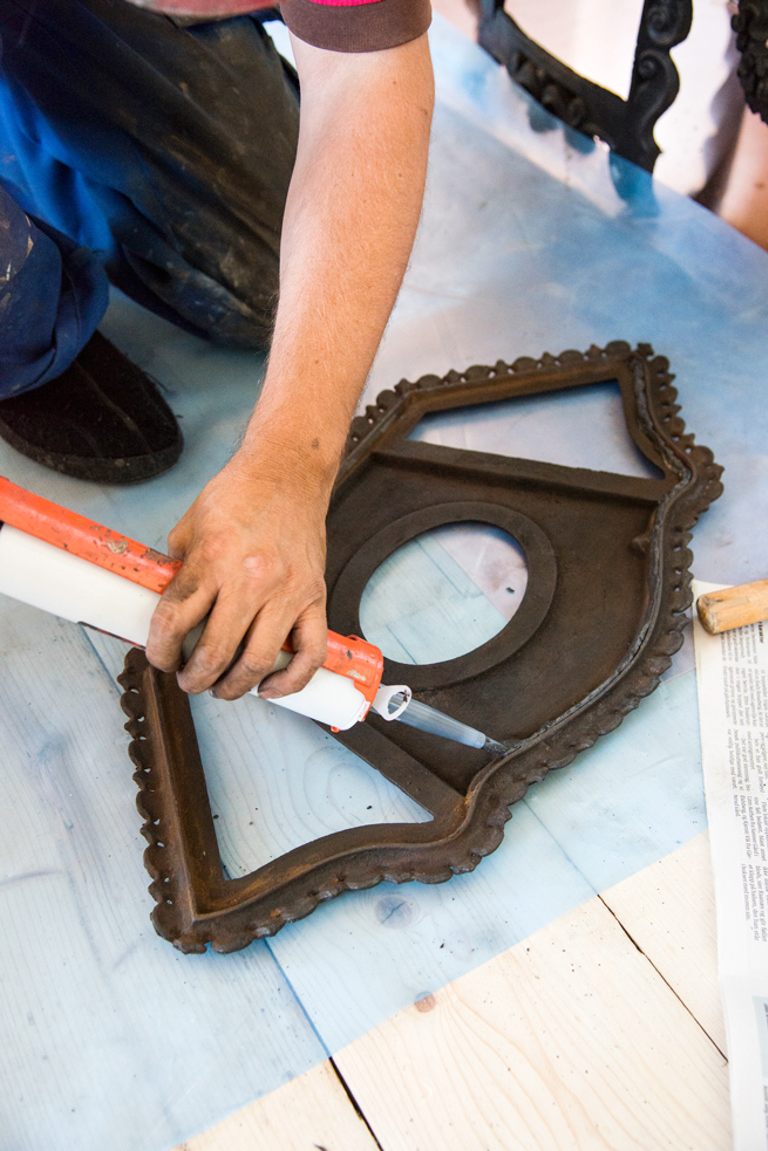

18 Husk å påføre rikelig med kitt på alle sider som festes sammen. Foto: Norske Hjem
18 Husk å påføre rikelig med kitt på alle sider som festes sammen. Foto: Norske Hjem
19 Første etasje er satt opp - her er man helt avhengig av å være to personer. Foto: Norske Hjem
19 Første etasje er satt opp - her er man helt avhengig av å være to personer. Foto: Norske Hjem

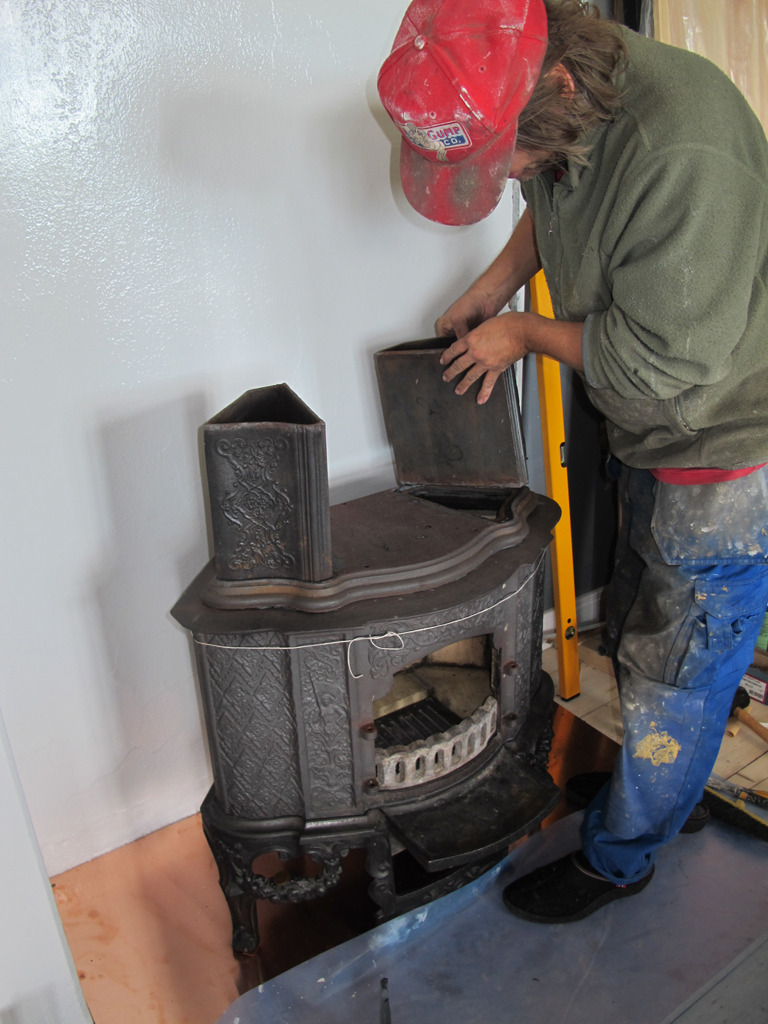

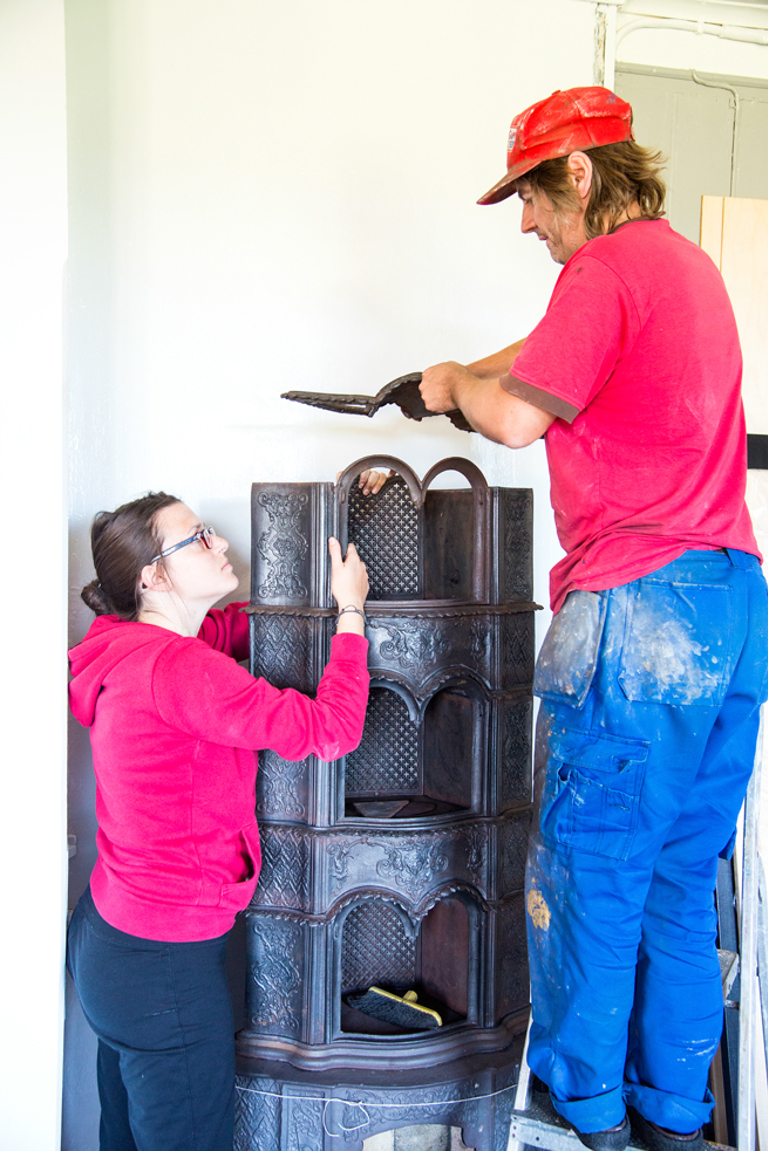

20 Hjelperen holder og jeg senker en ferdig kittet ovnsplate på plass. Foto: Norske Hjem
20 Hjelperen holder og jeg senker en ferdig kittet ovnsplate på plass. Foto: Norske Hjem
21 Underveis: Dypp fingeren i vann og stryk ut ovnskittet som tyter ut, for pene overganger. Foto: Norske Hjem
21 Underveis: Dypp fingeren i vann og stryk ut ovnskittet som tyter ut, for pene overganger. Foto: Norske Hjem

Når man har kommet så langt at toppen monteres, er utfordringen selve tilkoblingen til pipa. Med litt flaks treffer man ganske bra, men du må regne med å kappe til rørene et par ganger før det blir perfekt.

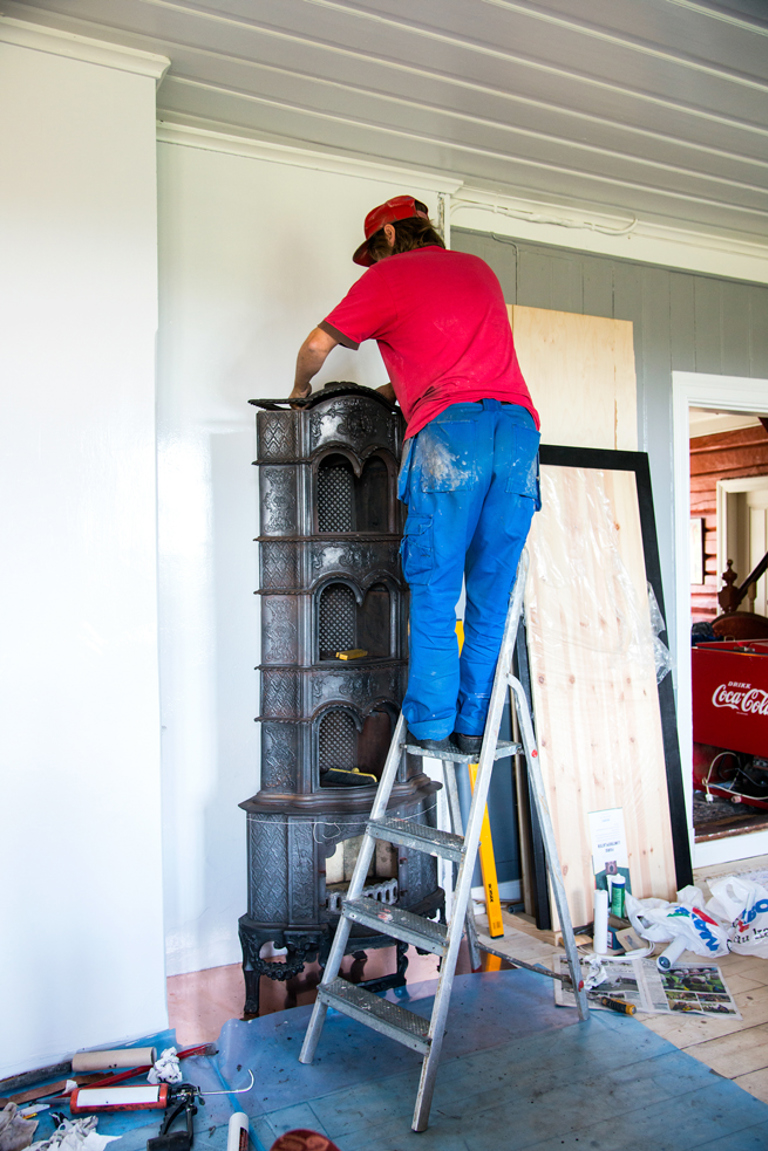

22 Ovnen begynner å ta form. Den siste ovnsplata legges forsiktig på plass. Foto: Norske Hjem
22 Ovnen begynner å ta form. Den siste ovnsplata legges forsiktig på plass. Foto: Norske Hjem

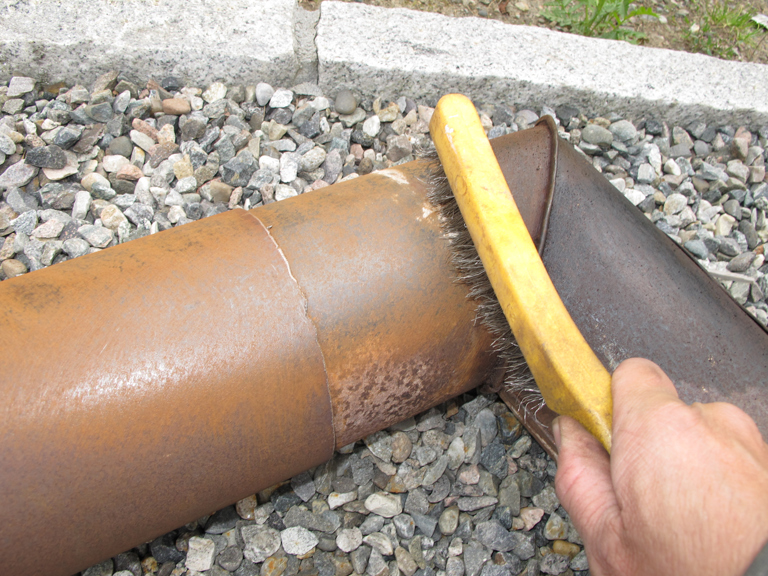

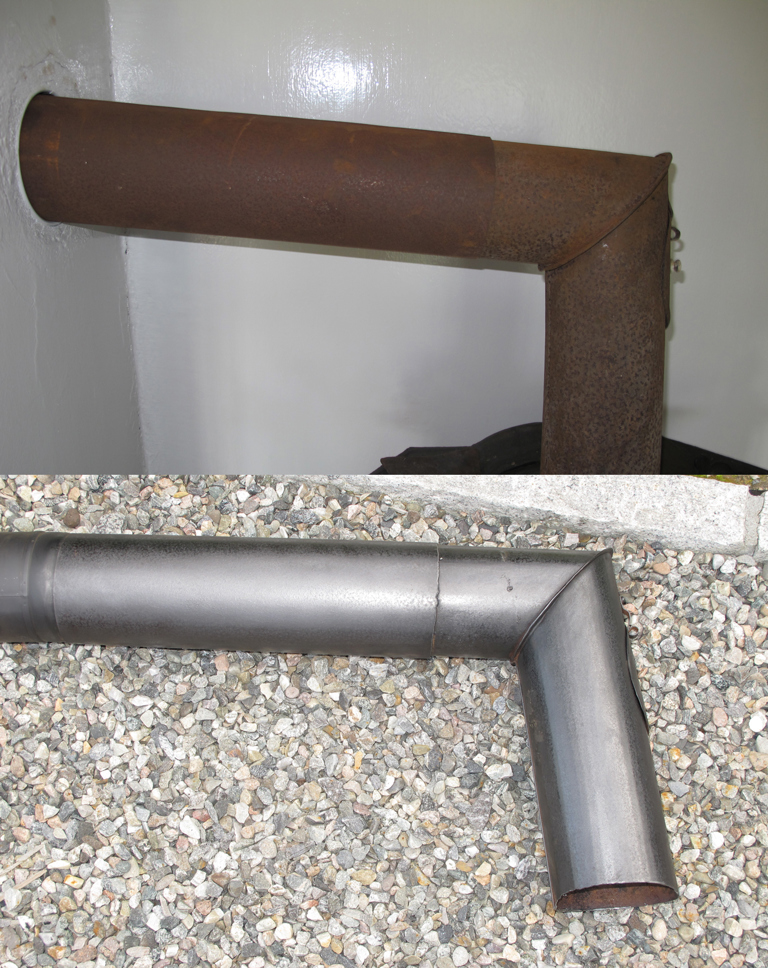

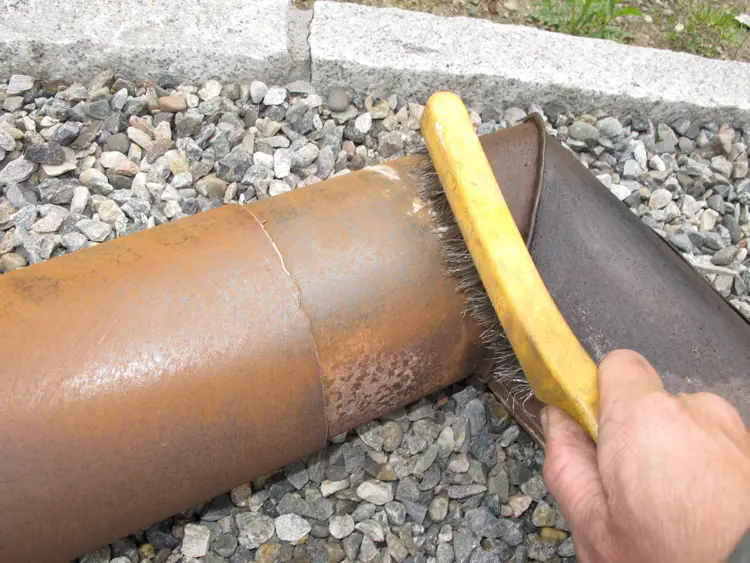

23 Jeg gjenbrukte gamle, rustne ovnsrør. En omgang med stålbørste fjernet løs rust. Foto: Norske Hjem
23 Jeg gjenbrukte gamle, rustne ovnsrør. En omgang med stålbørste fjernet løs rust. Foto: Norske Hjem

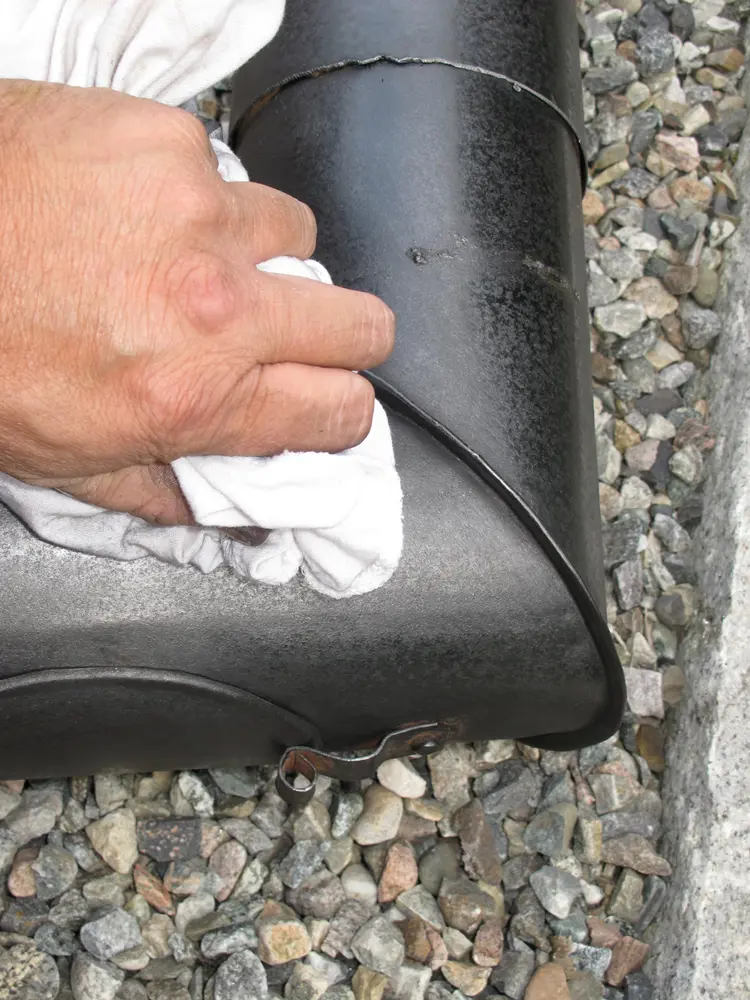

24 ... tørk av med ei fille før du setter inn røret med ovnssverte. Poler over med ei ren fille til slutt. Foto: Norske Hjem
24 ... tørk av med ei fille før du setter inn røret med ovnssverte. Poler over med ei ren fille til slutt. Foto: Norske Hjem
25 Kapp og tilpass ovnsrøret før du monterer og evt. restaurerer det. Foto: Norske Hjem
25 Kapp og tilpass ovnsrøret før du monterer og evt. restaurerer det. Foto: Norske Hjem

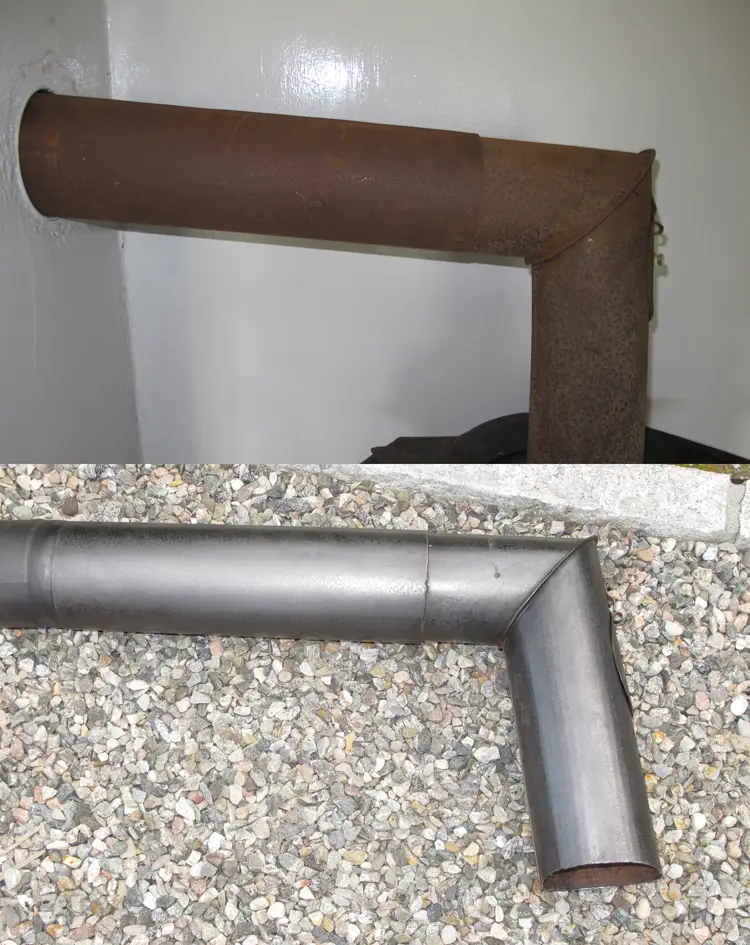

Det er viktig at rørene monteres slik at ovnen «låses» i toppen og blir stødig. For å få et riktig utseende på rørene, og ikke minst spare masse penger, brukte jeg gamle ovnsrør som jeg hadde liggende, og restaurerte disse. Jeg måtte kjøpe en ny del, med 10 grader sving, for at røret skulle treffe ovnen riktig. Til slutt brukte jeg ildfast tetningssnor (kjøpt på byggvarehuset) og presset dette inn rundt røret som går inn i pipa. Jeg brukte ovnskitt til slutt og tettet godt rundt rørene.

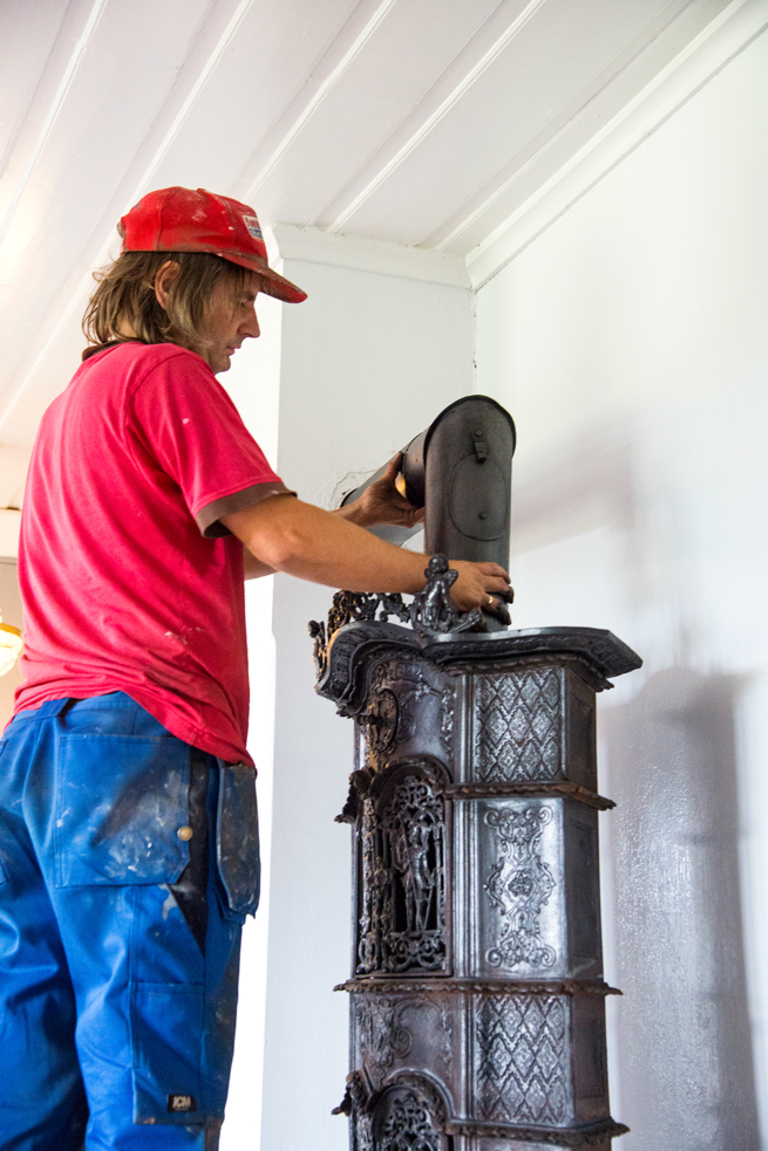

26 Ovnsrøret skal sitte godt fast, det stabiliserer hele etasjeovnen. Foto: Norske Hjem
26 Ovnsrøret skal sitte godt fast, det stabiliserer hele etasjeovnen. Foto: Norske Hjem

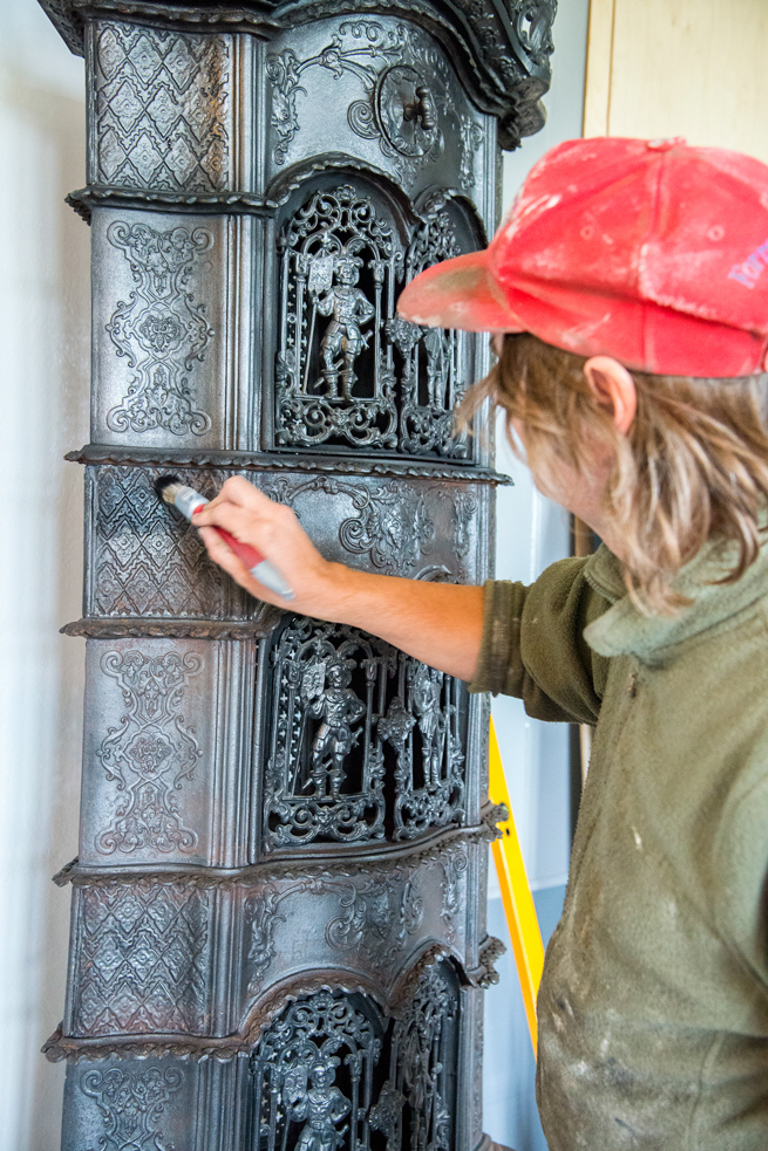

27 Jeg legger på ovnssverte med en liten kost. Jeg valgte å sverte etasje for etasje, men du kan også sette inn hele ovnen med det samme. Foto: Norske Hjem
27 Jeg legger på ovnssverte med en liten kost. Jeg valgte å sverte etasje for etasje, men du kan også sette inn hele ovnen med det samme. Foto: Norske Hjem

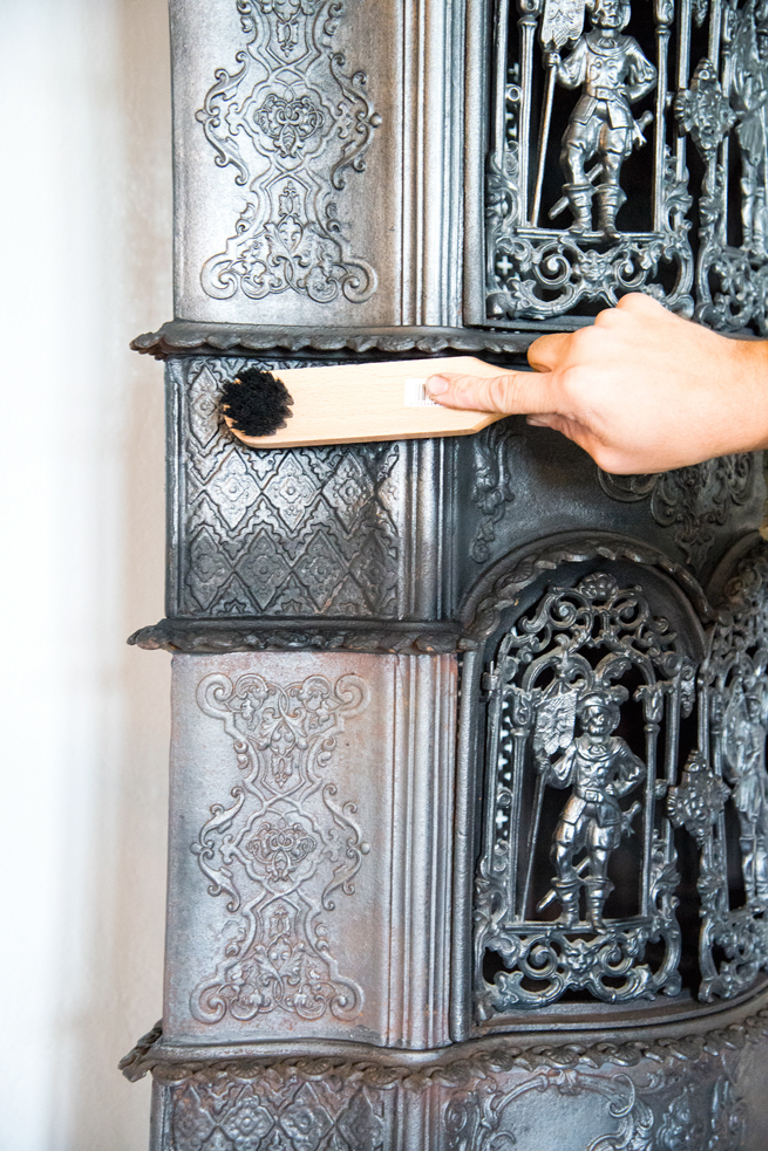

28 Poler ovnen med en skobørste til slutt – denne børsten har en passe stiv bust. På bildet ser du hvordan gløden kommer fram ved polering. Foto: Norske Hjem
28 Poler ovnen med en skobørste til slutt – denne børsten har en passe stiv bust. På bildet ser du hvordan gløden kommer fram ved polering. Foto: Norske Hjem

Neste dag sto ovnen stødig som fjell. Jeg smurte inn ovnen med ovnssverte, dette gir jernet en vakker glød og ovnen et riktig, antikvarisk utseende. Etter ca. 20 minutters tørketid var det bare å sette i gang med poleringen. Jeg brukte en skobørste til dette, og etter hvert ble ovnen svart, blank og utrolig vakker. Ferdig! Og se på resultatet!

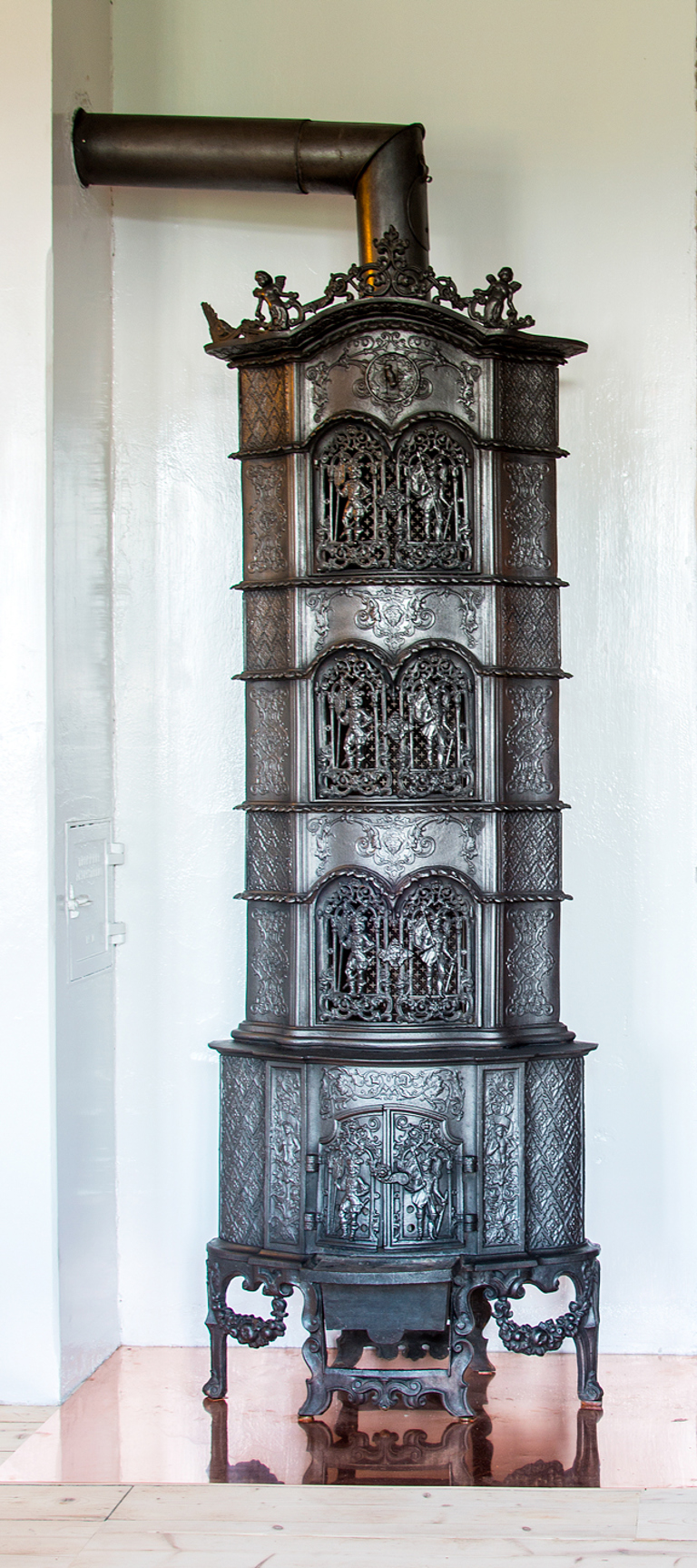

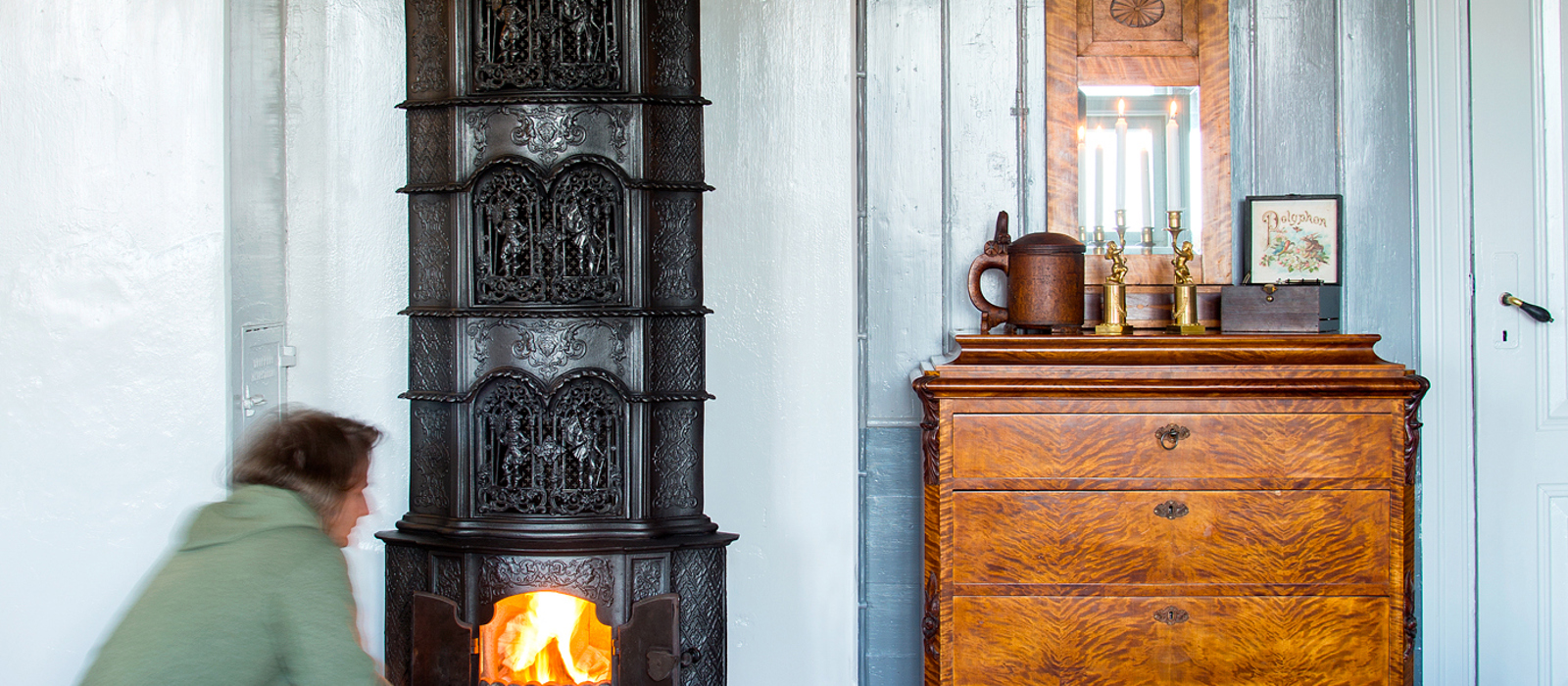

29 En pryd for øyet! Ridderovnen, med sin fantastiske ornamentikk, pryder nå stua. Vi gleder oss til å ta den i bruk senere i høst. Foto: Norske Hjem
29 En pryd for øyet! Ridderovnen, med sin fantastiske ornamentikk, pryder nå stua. Vi gleder oss til å ta den i bruk senere i høst. Foto: Norske Hjem

Ps! Husk å vente et par uker med fyring etter at ovnen er montert. Det vil også bli noe lukt de første gangene, men dette forsvinner.

Lykke til med egne prosjekter!

Artikkelen har stått på trykk i magasinet Norske Hjem 5 - 2014

For mer informasjon om Norske Hjem - se deres hjemmeside!

Er det lov å innstallere en gammel ovn? Hva sier reglene?

Dette skriver Riksantikvaren: "Der eldre ildsted er nødvendig av hensyn til interiøret i kulturhistorisk, antikvarisk eller verneverdig bygning, kan bevaringsverdig ildsted likevel tas i bruk". Fortsatt bruk av verneverdig ildsted og nyinnstallering av stilriktig ildsted i verneverdig interiør er derfor tillatt. (TEK § 9-10, pkt. 2)
